產品特點

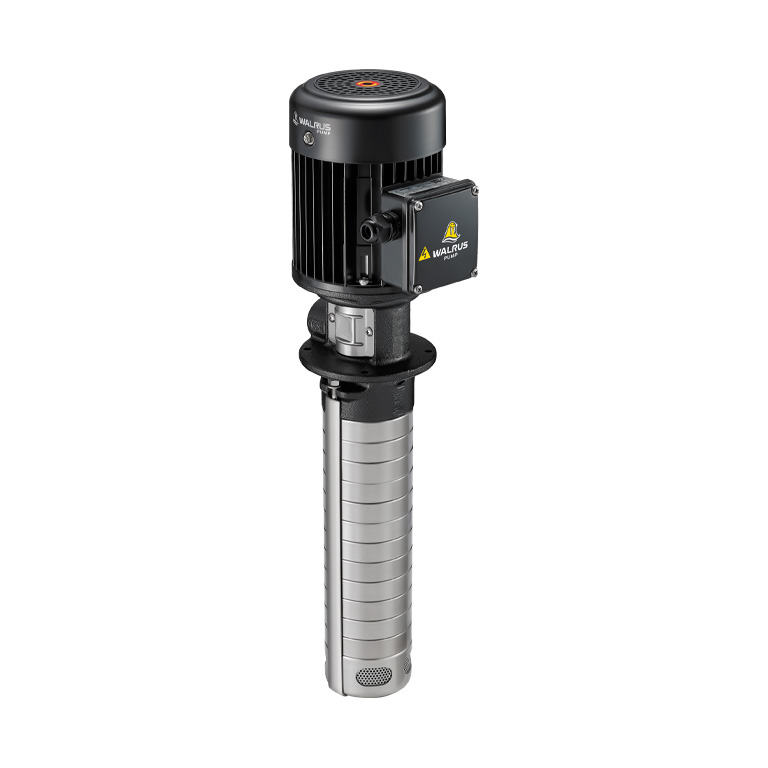

直立浸水式泵浦

產品用途

本公司TPK 系列產品為直立多段離心式泵浦， 工業用途，主要專用於工具機之切削液體加壓 泵送，以及其他清洗與過濾系統之應用，適用 液體包括水溶性、低黏稠度、中性之冷卻／潤 滑液。

泵浦構造

直立多段離心式泵浦，浸水式，泵浦與馬達同軸，主要動作部位零件為不銹鋼材質。

馬達

轉速: 3500 / 2900 rpm

頻率: 60 / 50 Hz

電壓範圍: 220V/380V

防護等級: IP54

絕緣等級: F.

使用條件

環境溫度：Max. +40°C

液體溫度: +0°C ~ +90°C

工作壓力: Max. 10 kg/cm²

浸水高度: Min. 40mm

型式編碼

TPK2T

產品規格比較 (可多選)

型式
TPK2T5-1B
TPK2T3-3B
TPK2T5-5
TPK2T8-8
TPK2T11-11
TPK2T12-12
TPK2T15-15
TPK2T17-17
型式 相數
(Ø)		 頻壓代碼 頻率
(Hz)		 電壓
(V)		 輸入功率
(W)		 電流
(A)
TPK2T5-1B 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 220280 0.9 / 0.60.9 / 0.6
TPK2T3-3B 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 280370 0.9 / 0.71.1 / 0.6
TPK2T5-5 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 450600 2.6 / 1.52.2 / 1.5
TPK2T8-8 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 580820 2.9 / 1.72.7 / 1.6
TPK2T11-11 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 7001050 3.2 / 1.83.5 / 1.9
TPK2T12-12 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 7801160 3.5 / 1.93.6 / 2.0
TPK2T15-15 3 A3U 5060 200-240 / 380-415200-240 / 380-440 8501300 3.0 / 1.84.1 / 2.3
TPK2T17-17 3 A3U 5060 200-240 / 380-415200-240 / 380-440 9501450 3.6 / 2.15.0 / 2.7

TPK4T

產品規格比較 (可多選)

型式
TPK4T3-1B
TPK4T3-3B
TPK4T5-5
TPK4T7-7
TPK4T8-8
TPK4T10-10
TPK4T11-11
TPK4T12-12
TPK4T15-15
型式 相數
(Ø)		 頻壓代碼 頻率
(Hz)		 電壓
(V)		 輸入功率
(W)		 電流
(A)
TPK4T3-1B 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 250300 1.0 / 0.61.0 / 0.6
TPK4T3-3B 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 430550 2.8 / 1.42.2 / 1.2
TPK4T5-5 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 580900 2.9 / 1.72.7 / 1.6
TPK4T7-7 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 6801000 3.2 / 1.83.4 / 1.9
TPK4T8-8 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 7501160 3.5 / 1.93.6 / 2.0
TPK4T10-10 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 9001420 4.7 / 2.64.7 / 2.6
TPK4T11-11 3 A3U 5060 200-240 / 380-415200-240 / 380-440 9501450 3.6 / 2.15.0 / 2.7
TPK4T12-12 3 A3U 5060 200-240 / 380-415200-240 / 380-440 10501580 3.9 / 2.35.3 / 2.9
TPK4T15-15 3 53Q 50 200-240 / 380-440 1300 4.4 / 2.8

安裝尺寸(mm)

TPK2T
Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPK2T5-1B 447 221 226 123 101 8.7 30pcs
TPK2T3-3B 405 179 226 123 101 8.7 30pcs
TPK2T5-3B 447 221 226 123 101 8.9 30pcs
TPK2T8-3B 510 284 226 123 101 9.2 24pcs
TPK2T11-3B 573 347 226 123 101 9.6 24pcs
TPK2T5-5 491 221 270 144.5 111 12.1 30pcs
TPK2T8-5 554 284 270 144.5 111 12.4 24pcs
TPK2T10-5 596 326 270 144.5 111 12.6 24pcs
TPK2T11-5 617 347 270 144.5 111 12.7 18pcs
TPK2T15-5 701 431 270 144.5 111 13.0 18pcs
TPK2T8-8 554 284 270 144.5 111 12.7 24pcs
TPK2T11-8 617 347 270 144.5 111 13.0 18pcs
TPK2T11-11 657 347 310 144.5 111 14.3 18pcs
TPK2T15-12 741 431 310 144.5 111 14.5 18pcs
TPK2T15-15 741 431 310 144.5 111 15.0 18pcs
TPK2T19-15 825 515 310 144.5 111 15.4 18pcs
TPK2T19-17 825 515 310 144.5 111 15.8 18pcs
 
TPK4T
Model A(mm) B(mm) C(mm) D(mm) E(mm) N.W.(kg) 標規棧板堆疊台數
TPK4T3-1B 405 179 226 123 101 8.4 30pcs
TPK4T5-1B 447 221 226 123 101 8.7 30pcs
TPK4T3-3B 449 179 270 144.5 111 11.8 30pcs
TPK4T5-3 491 221 270 144.5 111 12.0 30pcs
TPK4T8-3 554 284 270 144.5 111 12.3 24pcs
TPK4T19-3 785 515 270 144.5 111 13.4 18pcs
TPK4T5-5 491 221 270 144.5 111 12.1 30pcs
TPK4T8-5 554 284 270 144.5 111 12.4 24pcs
TPK4T11-5 617 347 270 144.5 111 12.7 18pcs
TPK4T15-5 701 431 270 144.5 111 13.0 18pcs
TPK4T19-5 785 515 270 144.5 111 13.3 18pcs
TPK4T19-7 825 515 310 144.5 111 14.8 18pcs
TPK4T8-8 594 284 310 144.5 111 13.8 24pcs
TPK4T11-8 657 347 310 144.5 111 14.1 18pcs
TPK4T15-8 741 431 310 144.5 111 14.4 18pcs
TPK4T19-8 825 515 310 144.5 111 14.8 18pcs
TPK4T11-10 657 347 310 144.5 111 14.2 18pcs
TPK4T15-10 741 431 310 144.5 111 14.5 18pcs
TPK4T19-10 825 515 310 144.5 111 14.9 18pcs
TPK4T11-11 657 347 310 144.5 111 14.3 18pcs
TPK4T15-12 741 431 310 144.5 111 14.6 18pcs
TPK4T19-12 825 515 310 144.5 111 14.8 18pcs
TPK4T15-15 741 431 310 144.5 111 15.0 18pcs
TPK4T19-15 825 515 310 144.5 111 15.4 18pcs
 

TPK 系列

TPK2T

TPK4T

i.型錄

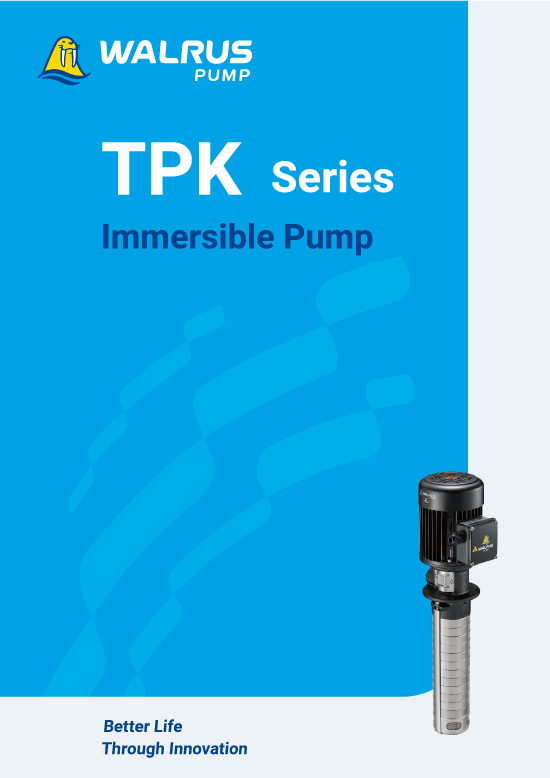

產品型錄

直立浸水式泵浦

更新日期 2024/04/16

595KB

ii.使用說明書

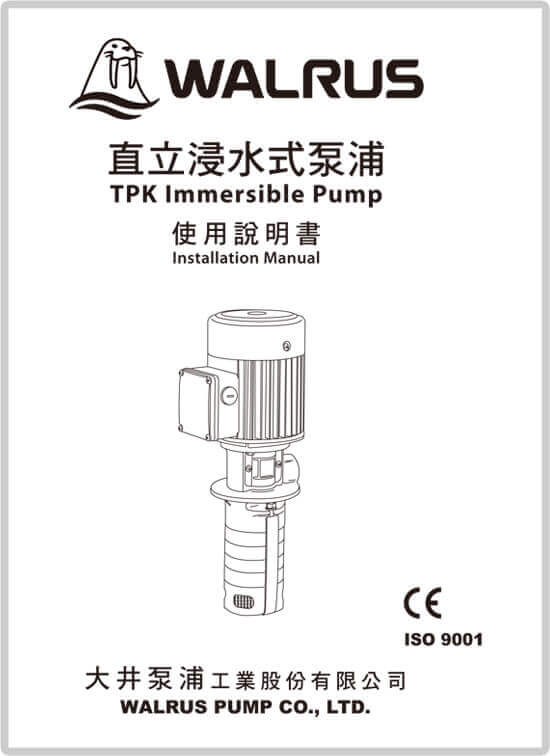

安裝使用說明書

TPK系列使用手冊

更新日期 2024/03/29

676KB

iii.維修手冊

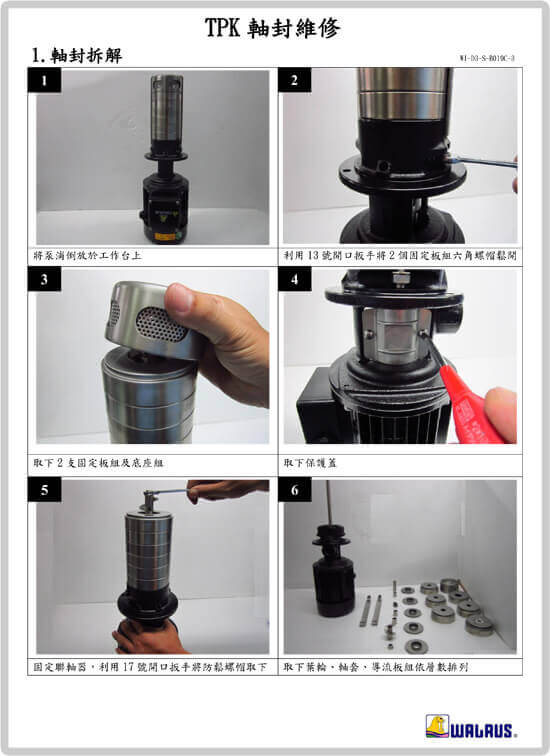

維修手冊

TPK軸封維修手冊

更新日期 2024/03/29

1.09MB
