產品特點

產品用途

主要專用於工具機之冷卻液體加壓泵送，適用液體包括水溶液，低黏稠度，無爆炸性輕油，中性之冷卻/潤滑液。

工業循環系統

清洗系統

過濾系統

泵浦構造

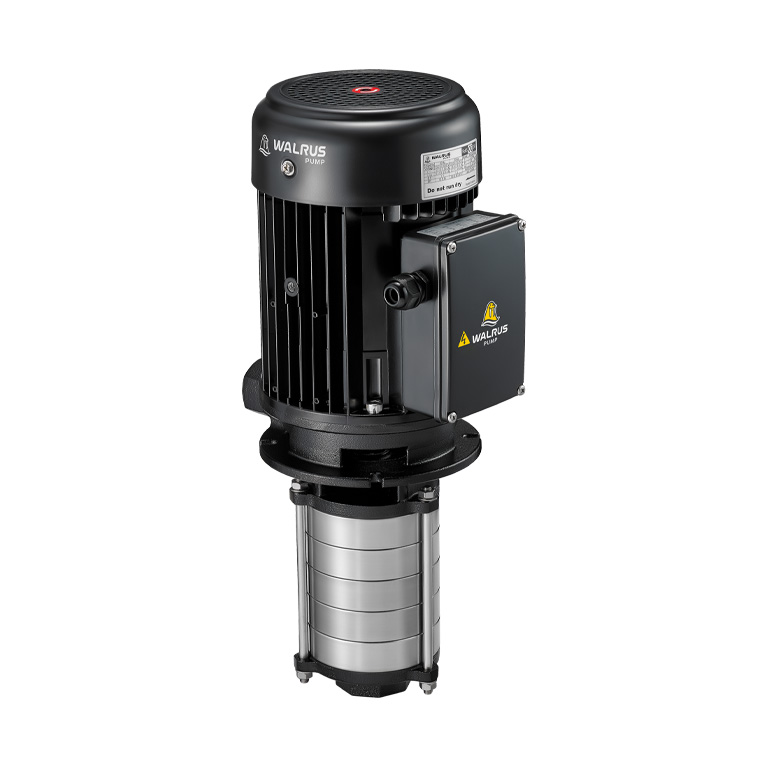

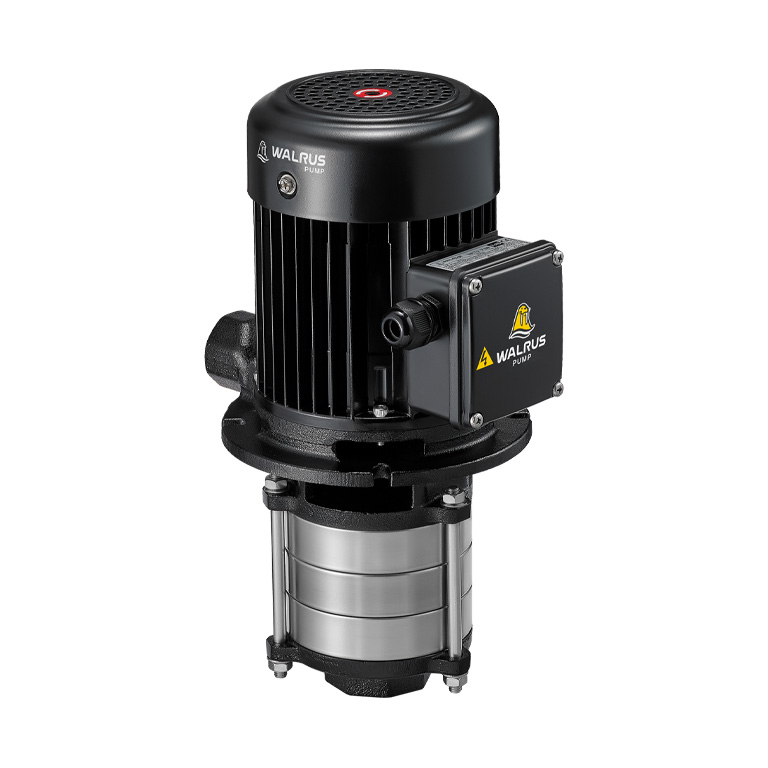

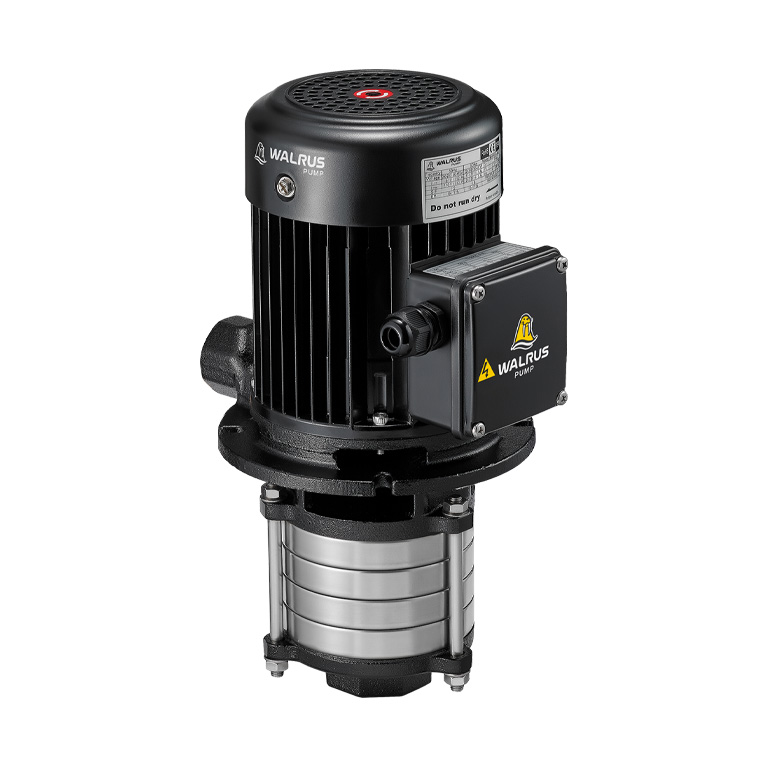

TPHK_L 為多級浸入式離心泵，採浸水式迴水設計，泵與馬達同軸設計，葉輪安裝在馬達延長之軸心上，主要動作零件採不鏽鋼結構設計。

馬達

轉速: 2900 / 3500 rpm

頻率: 50 / 60 Hz

電壓範圍 53Q : 50Hz 200-240 / 380-440V

電壓範圍 A3Z* : 50Hz 200-255 / 380-440V

電壓範圍 A3Z* : 60Hz 200-255 / 380-480V

電壓範圍 A3U* : 50Hz 200-240 / 380-415V

電壓範圍 A3U* : 60Hz 200-240 / 380-440V

防護等級: IP54

絕緣等級: F.

使用條件

液體溫度: +0°C ~ +90°C

環境溫度: Max. +40°C

工作壓力: Max. 15 kg/cm²

浸水高度: Min. 第二層導室上緣

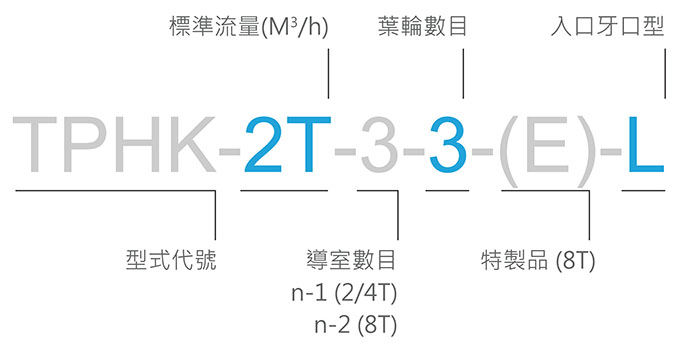

型式編碼

TPHK2T_L

產品規格比較 (可多選)

型式
TPHK2T3-3L
TPHK2T4-4L
TPHK2T5-5L
TPHK2T6-6L
TPHK2T7-7L
型式 相數
(Ø)		 頻壓代碼 頻率
(Hz)		 電壓
(V)		 輸入功率
(kW)		 Output
(kW)		 電流
(A)
TPHK2T3-3L 3 A3Z 5060 200-255/380-440200-255/380-480 0.530.75 0.360.51 2.0-2.8 / 1.3-1.62.6-2.5 / 1.6-1.6
TPHK2T4-4L 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 0.620.91 0.420.62 2.2-2.9 / 1.4-1.73.0-2.9 / 1.7-1.7
TPHK2T5-5L 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 0.701.06 0.480.72 2.4-3.0 / 1.4-1.63.3-3.0 / 1.8-1.8
TPHK2T6-6L 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 0.851.29 0.580.88 3.1-3.6 / 1.8-2.14.0-3.6 / 2.4-2.4
TPHK2T7-7L 3 A3U 5060 200-240 / 380-415200-240 / 380-440 1.321.80 0.901.23 4.6-6.7 / 2.9-3.75.6-5.4 / 3.2-3.2

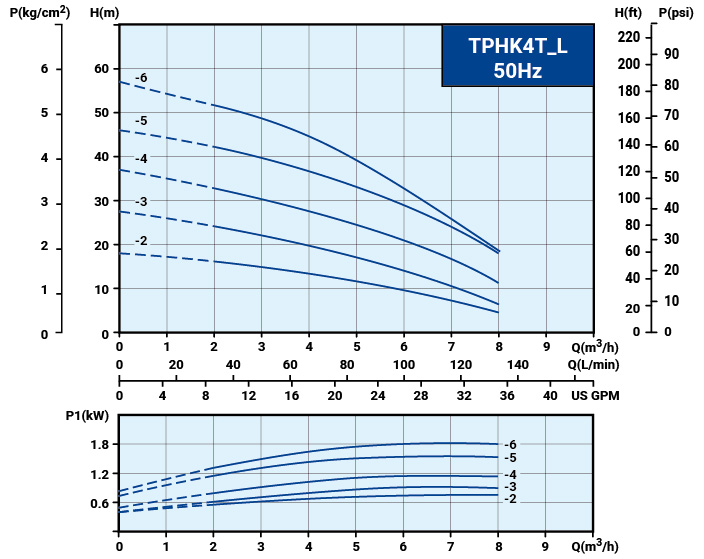

TPHK4T_L

產品規格比較 (可多選)

型式
TPHK4T2-2L
TPHK4T3-3L
TPHK4T4-4L
TPHK4T5-5L
TPHK4T6-6L
型式 頻率
(Hz)		 電壓
(V)		 輸入功率
(kW)		 Output
(kW)		 電流
(A)		 相數
(Ø)		 頻壓代碼
TPHK4T2-2L 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 0.650.96 0.440.65 2.2-2.9 / 1.4-1.73.0-2.7 / 1.7-1.7
TPHK4T3-3L 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 3.1-3.6 / 1.8-2.14.0-3.6 / 2.4-2.4
TPHK4T4-4L 3 A3U 5060 200-240 / 380-415200-240 / 380-440 1.081.62 0.741.10 3.4-3.5 / 2.0-2.04.0-5.0 / 2.9-2.9
TPHK4T5-5L 3 A3U 5060 200-240 / 380-415200-240 / 380-440 1.442.10 0.981.43 4.9-6.8 / 3.0-3.86.2-6.0 / 3.5-3.5
TPHK4T6-6L 3 A3U 5060 200-240 / 380-415200-240 / 380-440 1.742.40 1.191.64 6.3-9.9 / 4.2-5.57.7-7.6 / 4.5-4.5

TPHK8T_EL-IE3

產品規格比較 (可多選)

型式
TPHK8T2-2EL
TPHK8T3-3EL
TPHK8T4-4EL
TPHK8T5-5EL
TPHK8T6-6EL
型式 相數
(Ø)		 頻壓代碼 頻率
(Hz)		 電壓
(V)		 Output
(kW)		 電流 I 1/1
(A)		 S.F.值 電流 I max
(A)
TPHK8T2-2EL 3 A6V 5060 200-230/342-415220-240/380-480 1.1 5.2-5.4/3.1-3.44.6-4.6/2.8-3.1 1.11.4 5.5-5.7/3.3-3.56.2-5.7/3.6-3.5
TPHK8T3-3EL 3 A9V 5.5-5.7/3.3-3.56.2-5.7/3.6-3.5 200-230/342-380220-240/380-440 2.2 9.5-10.5/5.5-5.68.6-8.4/4.9-5.0 1.11.5 10.2-10.9/5.9-5.912.1-11.2/6.9-6.4
TPHK8T4-4EL 3 A9V 5060 200-230/342-380220-240/380-440 2.2 9.5-10.5/5.5-5.68.6-8.4/4.9-5.0 1.11.5 10.2-10.9/5.9-5.912.1-11.2/6.9-6.4
TPHK8T5-5EL 3 A9V 5060 200-230/342-380220-240/380-440 3.0 12.2-13.1/7.1-7.111.2-10.7/6.4-6.3 1.11.3 13.4-14.0/7.9-7.814.5-13.3/8.3-7.6
TPHK8T6-6EL 3 A9V 5060 200-230/342-380220-240/380-440 3.43.7 13.4-13.0/7.8-7.413.4-12.6/7.7-7.0 1.11.3 14.6-13.9/8.5-8.016.4-15.1/9.4-8.4

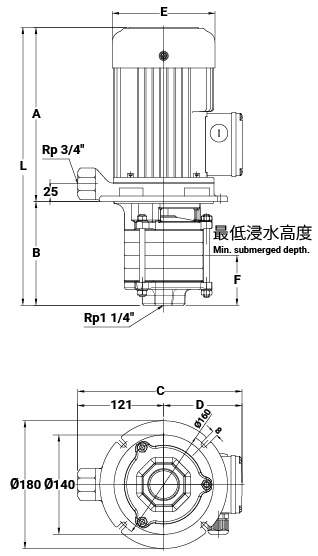

安裝尺寸(mm)

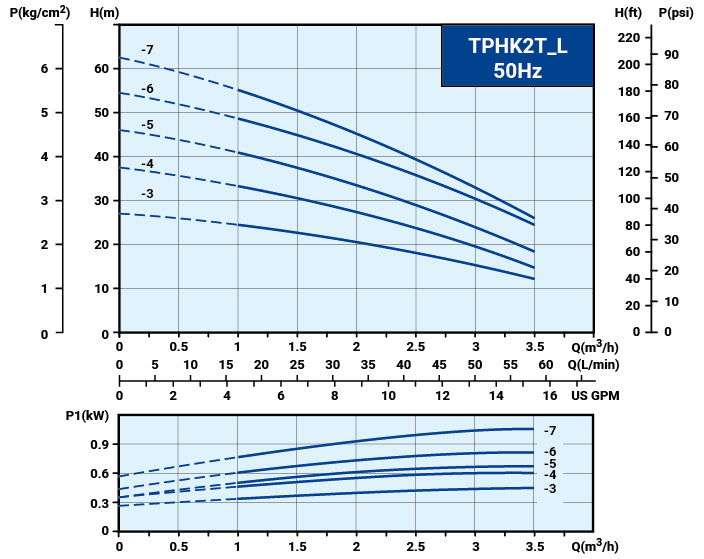

TPHK2T_L
Model A(mm) B(mm) L(mm) C(mm) D(mm) E(mm) F(mm) N.W.(kg) 標規棧板堆疊台數
TPHK2T3-3L 205 146 351 231 110 145 70 11.4 30pcs
TPHK2T4-4L 205 164 369 231 110 145 70 11.7 30pcs
TPHK2T5-5L 245 182 427 231 110 145 70 12.9 30pcs
TPHK2T6-6L 253 200 453 231 110 145 70 13.7 30pcs
TPHK2T7-7L 253 218 471 231 110 145 70 13.2 30pcs
 

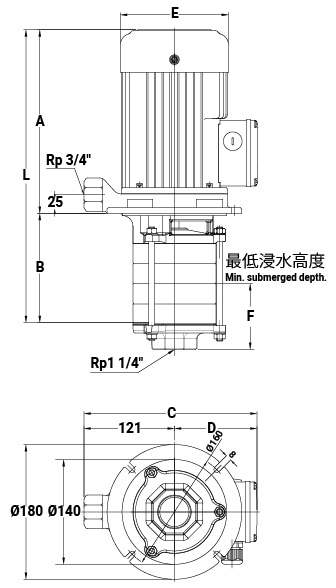

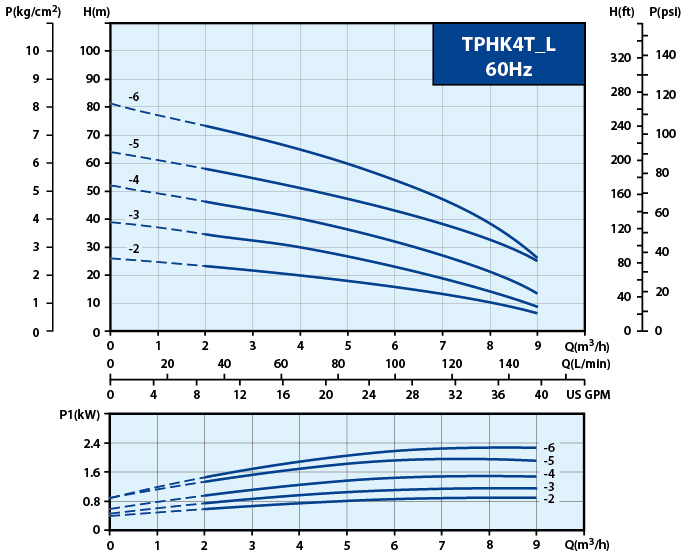

TPHK4T_L
Model A(mm) B(mm) L(mm) C(mm) D(mm) E(mm) F(mm) N.W.(kg) 標規棧板堆疊台數
TPHK4T2-2L 205 155 360 231 110 145 88 11.2 30pcs
TPHK4T3-3L 245 182 427 231 110 145 88 11.9 30pcs
TPHK4T4-4L 245 209 454 231 110 145 88 13.5 24pcs
TPHK4T5-5L 253 236 489 231 110 145 88 14.1 24pcs
TPHK4T6-6L 253/284 263 516/574 231 110 145 88 14.2 24pcs
 

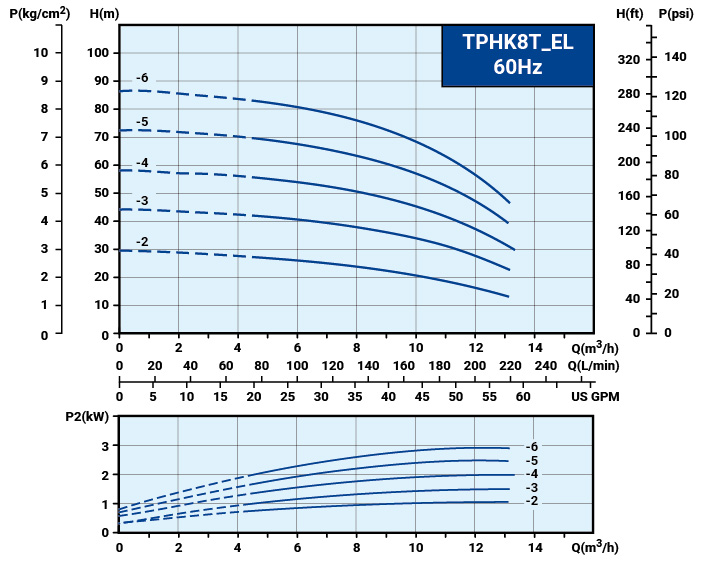

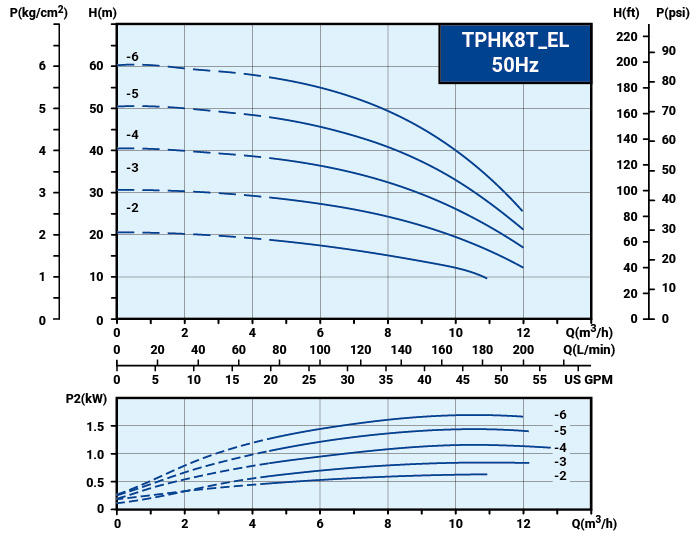

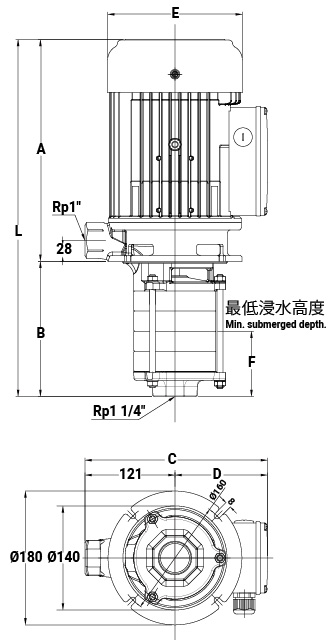

TPHK8T_EL
Model A(mm) B(mm) L(mm) C(mm) D(mm) E(mm) F(mm) N.W.(kg) 標規棧板堆疊台數
TPHK8T2-2EL 284 182 466 231 110 145 88 17.7 15pcs
TPHK8T3-3EL 321 209 530 244 123 181 88 24.7 15pcs
TPHK8T4-4EL 321 236 557 244 123 181 88 25.7 15pcs
TPHK8T5-5EL 346 263 609 244 123 181 88 28.7 15pcs
TPHK8T6-6EL 366 290 656 244 123 181 88 31.7 15pcs
 

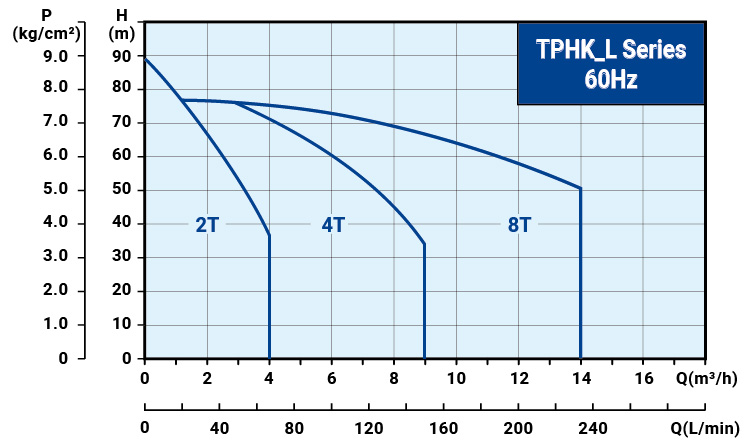

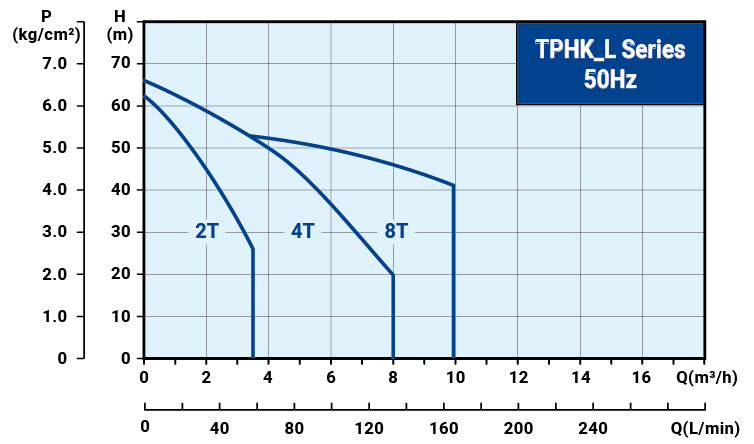

TPHK_L 系列

TPHK2T_L

TPHK4T_L

TPHK8T_EL

i.型錄

產品型錄

多段浸水式離心泵浦

更新日期 2024/03/25
