產品用途

本公司TPHK 系列產品為直立多段離心式泵浦, 工業用途,主要專用於工具機之切削液體加壓 泵送,以及其他清洗與過濾系統之應用,適用 液體包括水溶性、低黏稠度、中性之冷卻/潤 滑液。

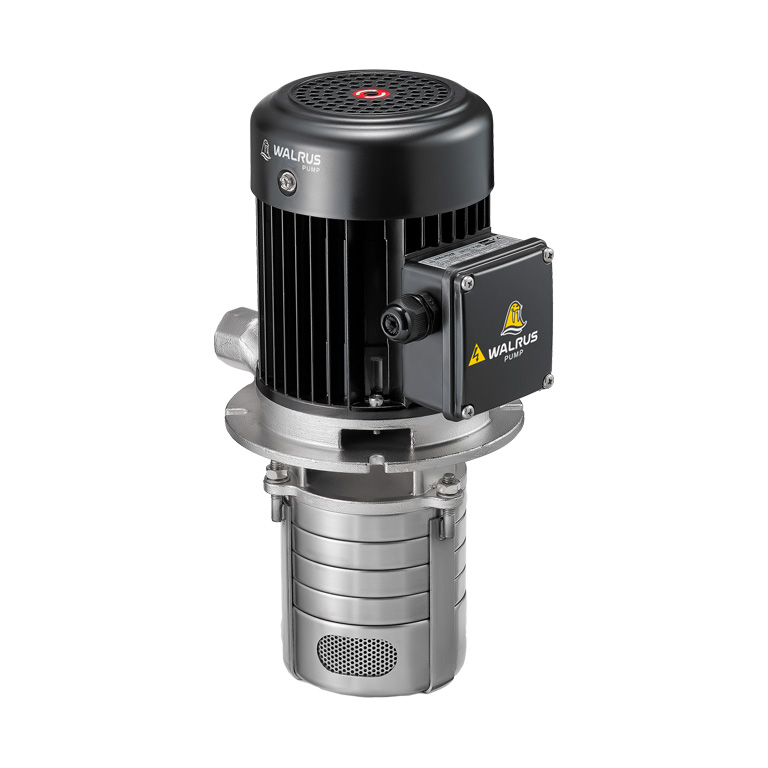

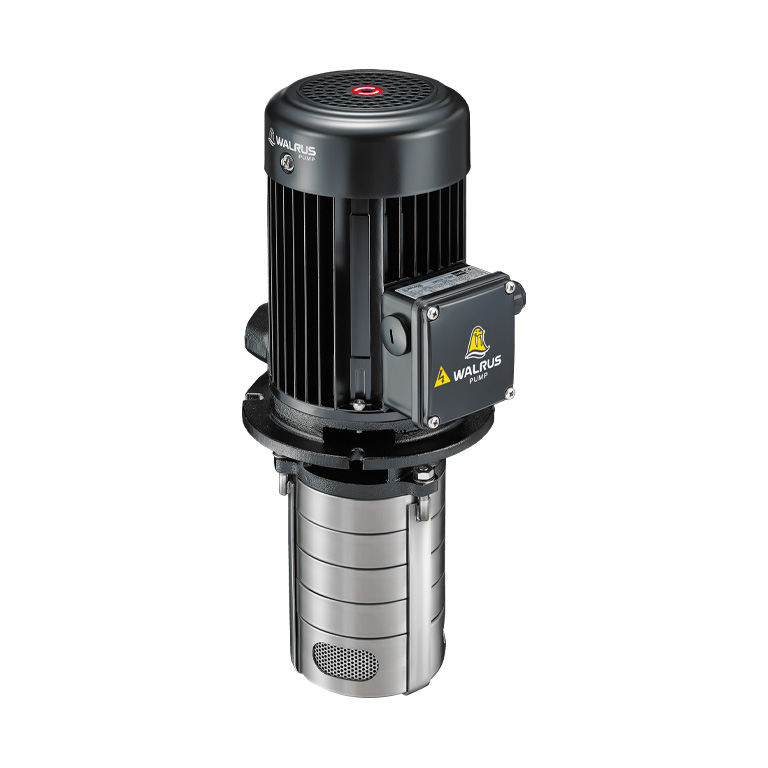

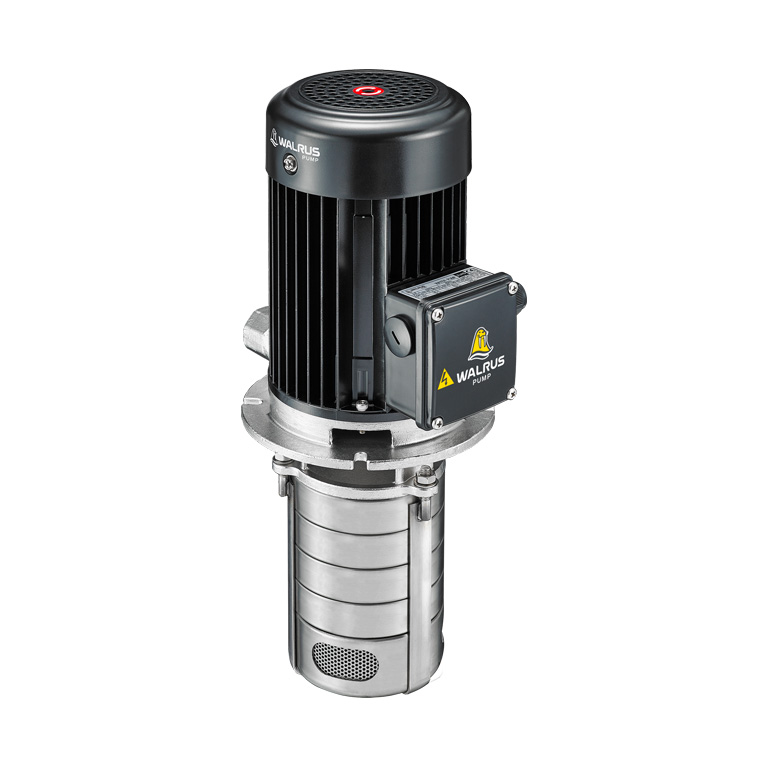

泵浦構造

直立多段離心式泵浦,浸水式,泵浦與馬達同軸,主要動作部位零件為不銹鋼材質。

馬達

轉速: 3500 / 2900 rpm

頻率: 60 / 50 Hz

電壓範圍: 220V/380V

防護等級: IP54

絕緣等級: F.

使用條件

環境溫度:Max. +40°C

液體溫度: +0°C ~ +90°C

工作壓力: Max. 10 kg/cm²

浸水高度: Min. 40mm

濾網孔徑 : Ø2mm (TPHK2T,4T)
                     Ø3mm (TPHK8T,12T)

顆粒大小 : 2mm 以下 (TPHK2T,4T)
                     3mm 以下 (TPHK8T,12T)
                     ( 針狀、條狀、螺旋狀異物除外 )

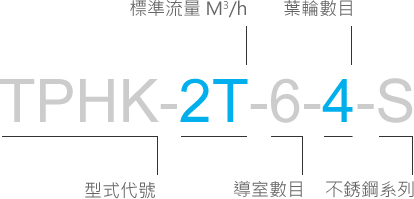

型式編碼

TPHK 2T

產品規格比較

型式
TPHK 2T3-1
TPHK 2T3-2
TPHK 2T3-3
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
輸出功率
(kW)
電流 I 1/1
(A)
S.F.值 電流 I max
(A)
TPHK 2T3-1 3 A3V 5060 200-240/342-415200-255/342-480 0.37 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 1.11.5 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2
TPHK 2T3-2 3 A3Z 5060 200-240/342-415200-255/342-480 0.37 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 1.11.5 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2
TPHK 2T3-3 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 0.37 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 1.11.5 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2

TPHK 2T

產品規格比較

型式
TPHK 2T4-4
TPHK 2T5-5
TPHK 2T6-6
TPHK 2T7-7
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
輸入功率
(kW)
電流
(A)
輸出功率
(kW)
TPHK 2T4-4 3 A3Z 5060 200-255/380-440200-255/380-480 0.620.91 2.2-2.9/1.4-1.73.0-2.9/1.7-1.7 0.420.62
TPHK 2T5-5 3 A3Z 5060 200-255/380-440200-255/380-480 0.701.06 2.4-3.0/1.4-1.63.3-3.0/1.8-1.8 0.480.72
TPHK 2T6-6 3 A3Z 5060 200-255/380-440200-255/380-480 0.851.29 3.1-3.6/1.8-2.14.0-3.6/2.4-2.4 0.580.88
TPHK 2T7-7 3 A3U 5060 200-240/380-415200-240/380-440 1.321.80 4.6-6.7/2.9-3.75.6-5.4/3.2-3.2 0.901.23

TPHK 4T

產品規格比較

型式
TPHK 4T2-1
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
輸出功率
(kW)
電流 I 1/1
(A)
S.F.值 電流 I max
(A)
TPHK 4T2-1 3 A3V 5060 200-240/342-415200-255/342-480 0.37 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 1.11.5 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2

TPHK 4T

產品規格比較

型式
TPHK 4T2-2
TPHK 4T3-3
TPHK 4T4-4
TPHK 4T5-5
TPHK 4T6-6
TPHK 4T7-7
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
輸入功率
(kW)
電流
(A)
輸出功率
(kW)
TPHK 4T2-2 3 A3Z 5060 200-255/380-440200-255/380-480 0.650.96 2.2-2.9/1.4-1.73.0-2.7/1.7-1.7 0.440.65
TPHK 4T3-3 3 A3Z 5060 200-255/380-440200-255/380-480 0.851.29 3.1-3.6/1.8-2.14.0-3.6/2.4-2.4 0.580.88
TPHK 4T4-4 3 A3U 5060 200-240/380-415200-240/380-440 1.081.62 3.4-3.5/2.0-2.04.0-5.0/2.9-2.9 0.741.10
TPHK 4T5-5 3 A3U 5060 200-240/380-415200-240/380-440 1.442.10 0.981.43 4.9-6.8/3.0-3.86.2-6.0/3.5-3.5
TPHK 4T6-6 3 A3U 5060 200-240/380-415200-240/380-440 1.742.40 6.3-9.9/4.2-5.57.7-7.6/4.5-4.5 1.191.64
TPHK 4T7-7 3 A3U 5060 200-240/380-415200-240/380-440 2.142.80 6.9-10.3/4.5-5.88.7-8.4/4.9-4.9 1.461.91

TPHK 12T

產品規格比較

型式
TPHK 12T6-1
TPHK 12T6-2
TPHK 12T6-3
型式 相數
(Ø)
頻壓代碼 頻率
(Hz)
電壓
(V)
輸入功率
(kW)
電流
(A)
輸出功率
(kW)
TPHK 12T6-1 3 A3Z 5060 200-255 / 380-440200-255 / 380-480 3.124.15 2.2-2.9/1.4-1.73.0-2.7/1.7-1.7 0.951.36
TPHK 12T6-2 3 A3U 5060 200-255/380-440200-255/380-480 3.124.15 3.1-3.6/1.8-2.14.0-3.6/2.4-2.4 2.132.83
TPHK 12T6-3 3 53Q 50 200-240 / 380-440 3.83 11.6-11.5 / 6.5-7.2 2.61

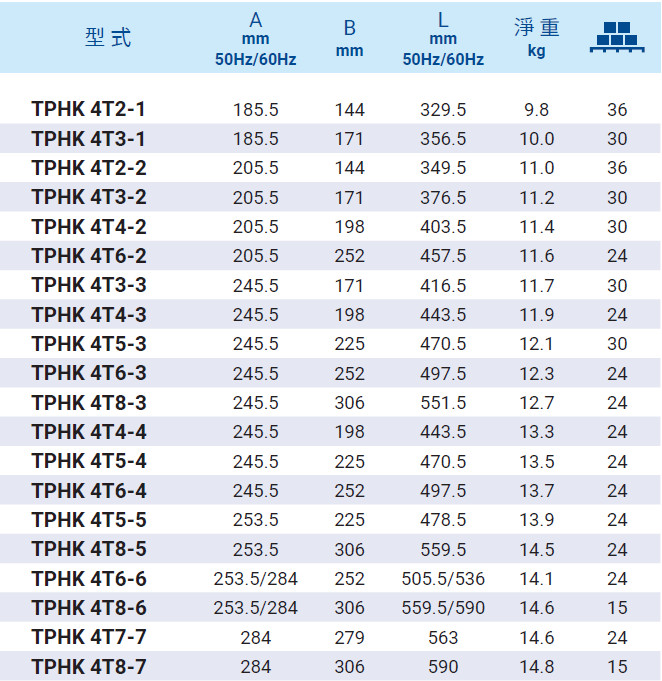

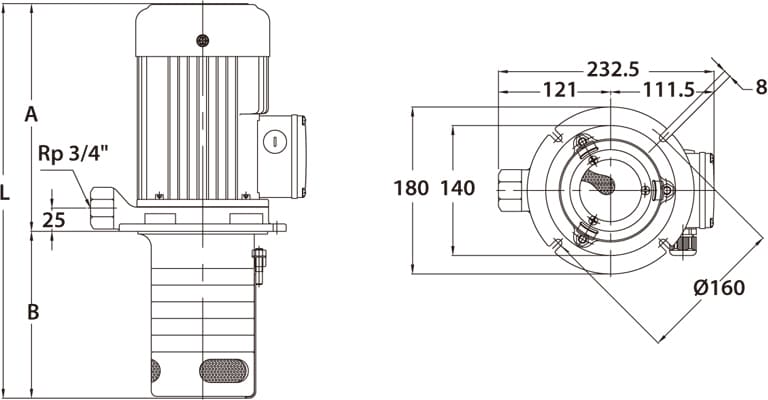

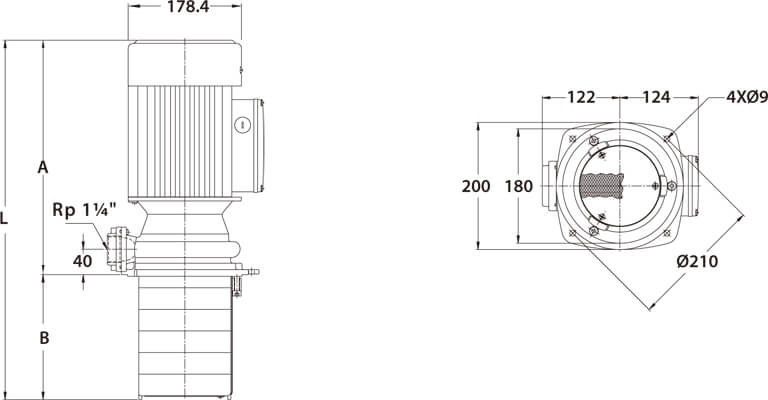

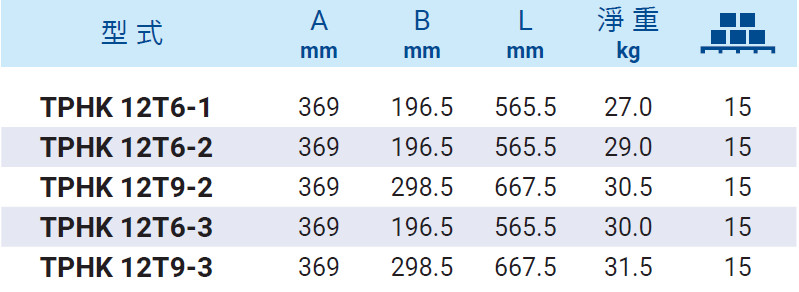

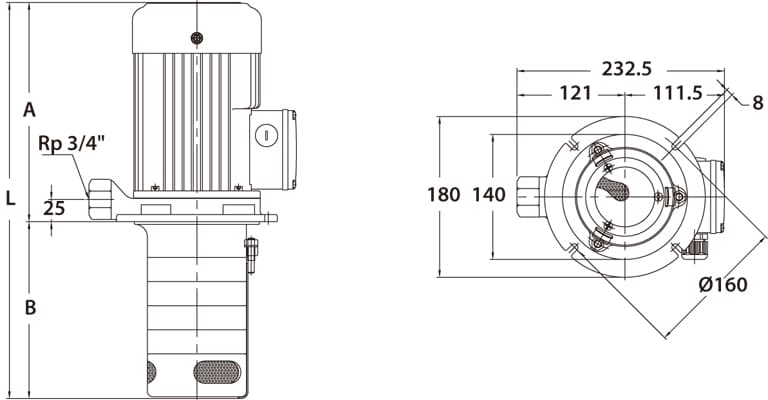

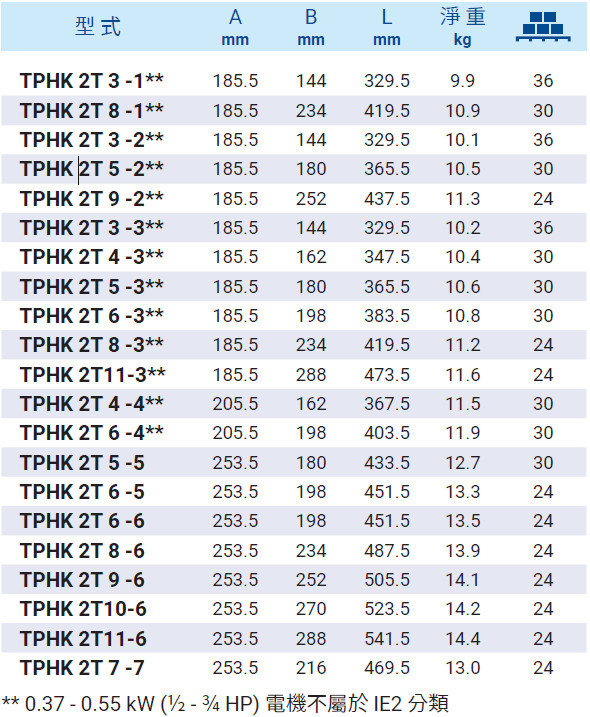

安裝尺寸(mm)

TPHK2T

TPHK 2T



TPHK 4T

TPHK 4T



TPHK 12T

TPHK 12T

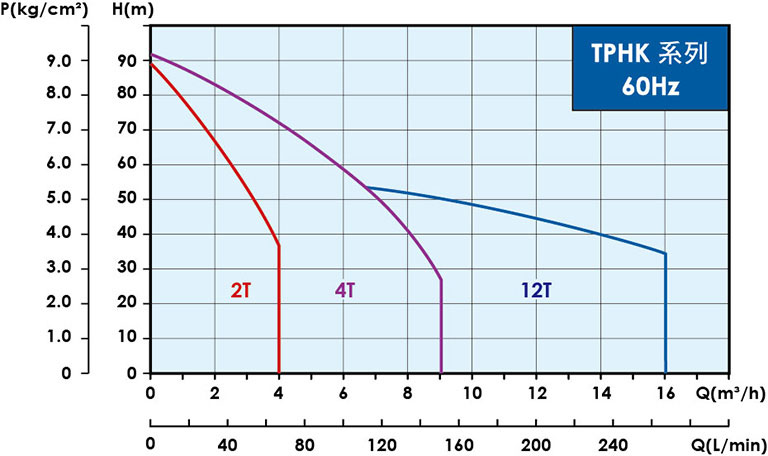

TPHK 系列

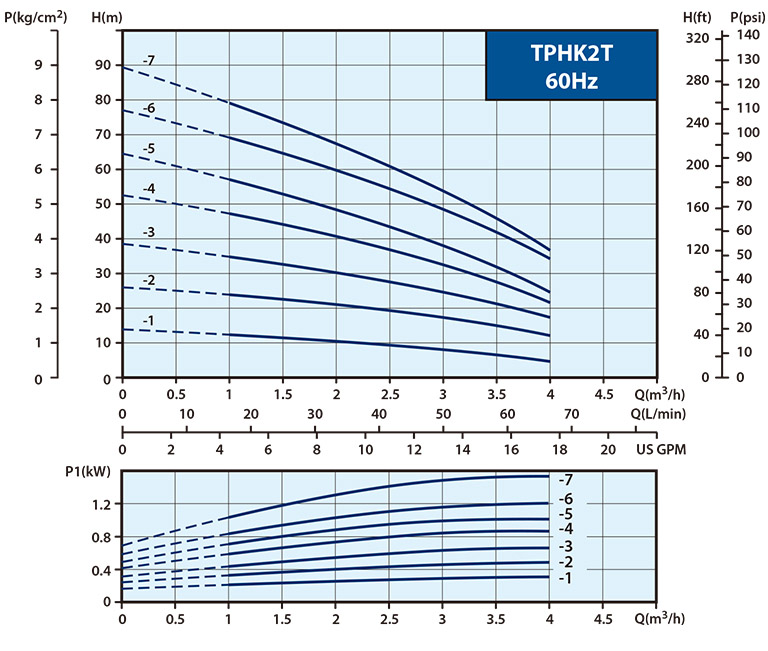

TPHK2T

TPHK4T

TPHK12T

i.型錄

產品型錄

直立浸水式泵浦

更新日期 2024/04/16

5.97 MB

ii.使用說明書

安裝使用說明書

TPHK系列使用手冊

更新日期 2024/03/29

749KB

iii.維修手冊

維修手冊

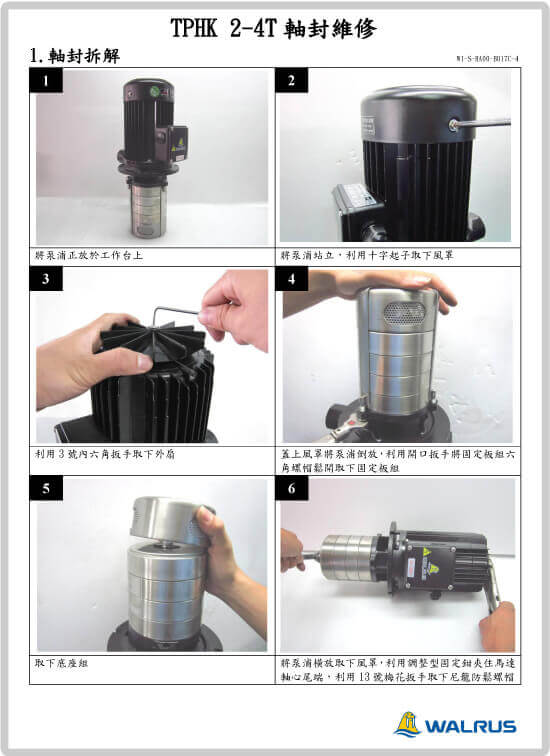

TPHK2 - 4T 軸封維修手冊

更新日期 2024/03/28

1.04MB

維修手冊

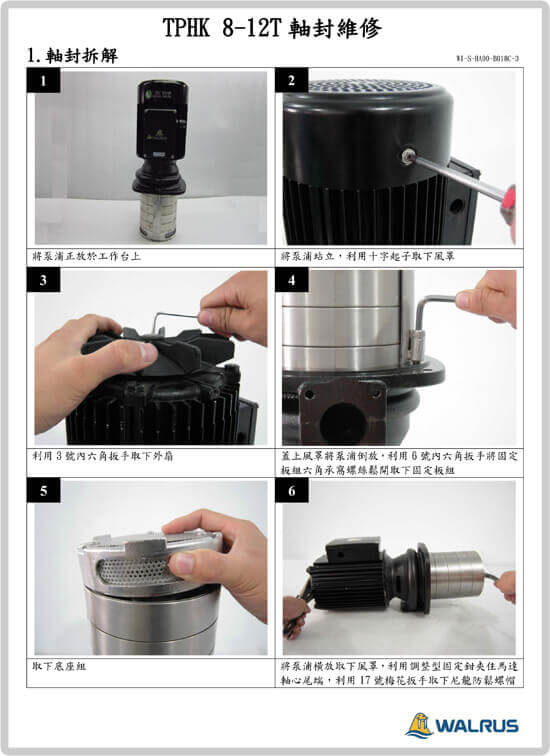

TPHK8 -12T 軸封維修手冊

更新日期 2024/03/29

1.13MB
