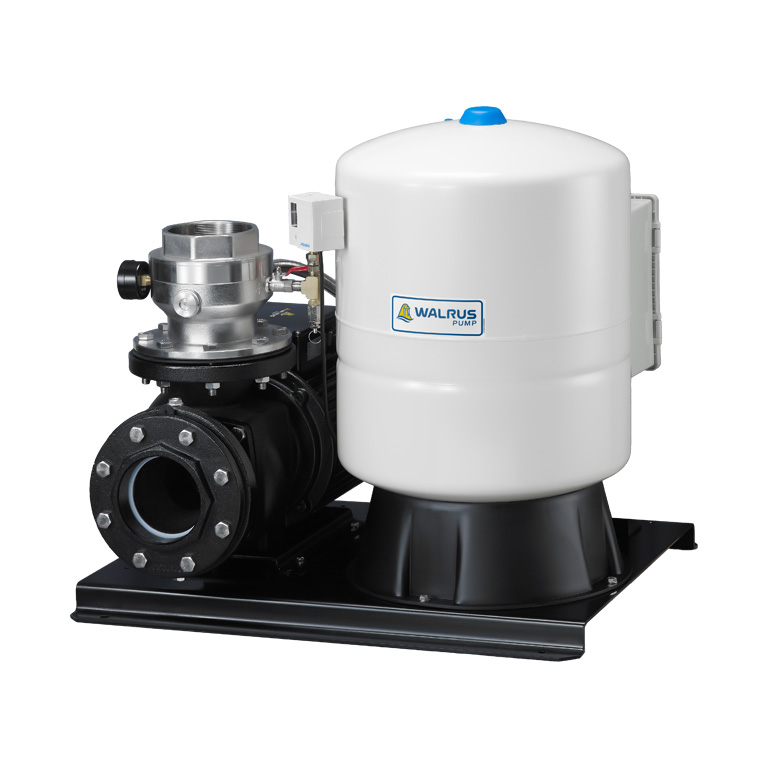

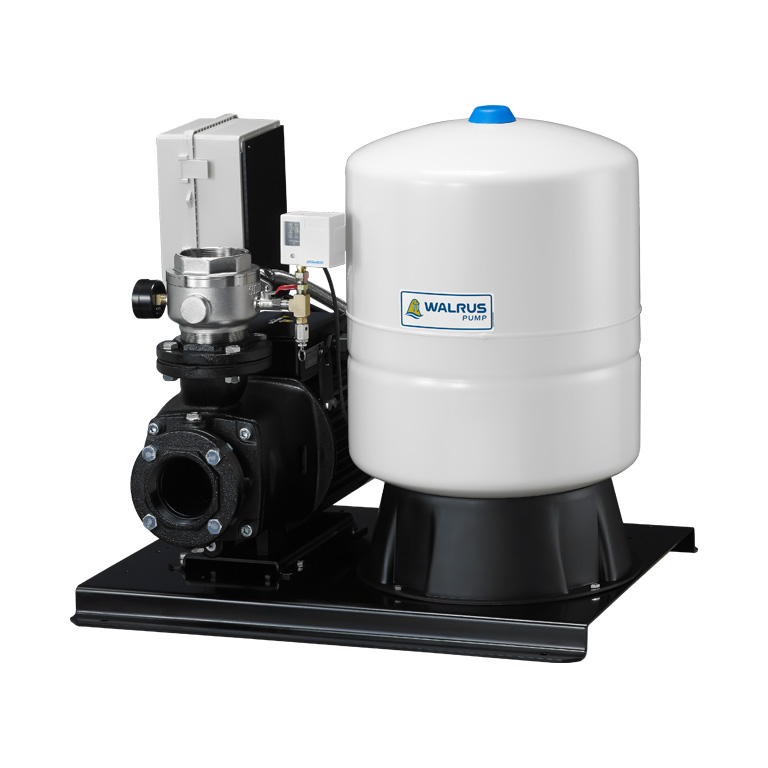

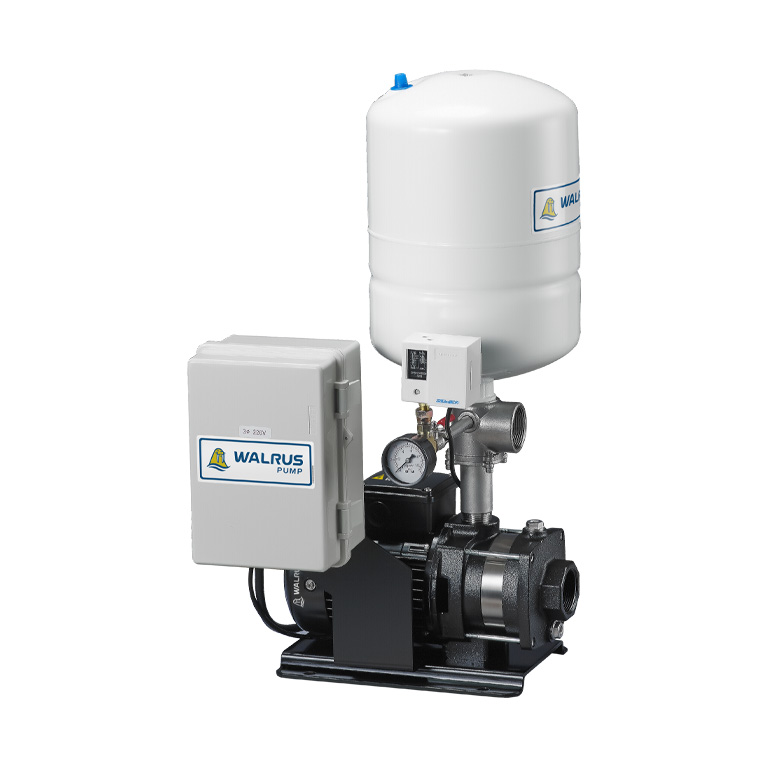

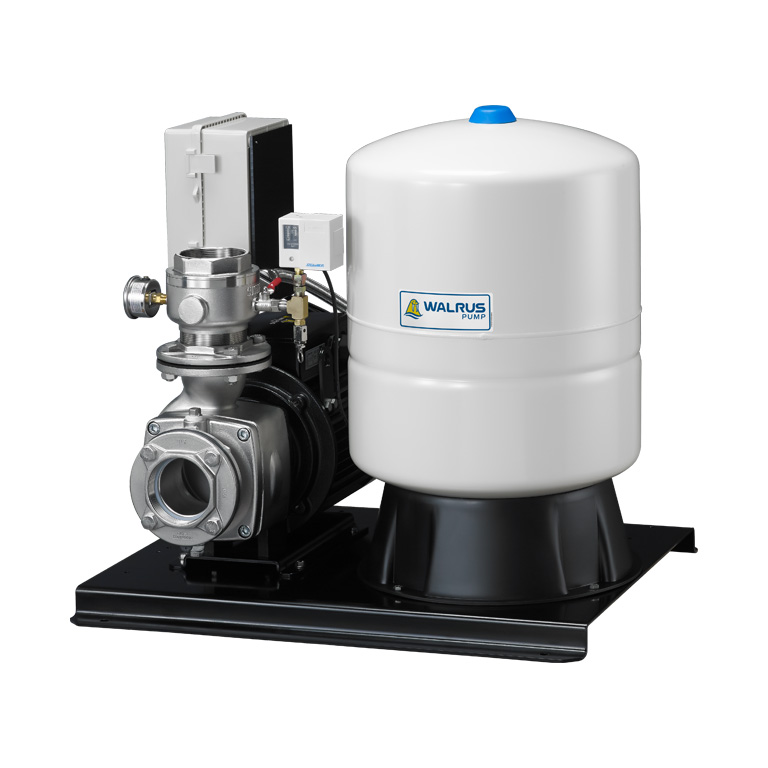

壓差式自動加壓泵浦

適用範圍

公寓、住宅、別墅給水、工廠供水、供水系統、飲水系統、RO 水處理、超級市場、汽車旅館、SPA。

產品說明

使用水時,管壓降至壓力開關ON值時,泵浦自行啟動增壓送水;停止用水時,管壓達壓力開關OFF值時,泵浦自動關機。

並列運轉:

使用時單台啟動,隨使用水量增加,單台運轉無法滿足設定之壓力及使用水量時,第二台自行啟動併入運轉補償,隨水量遞減,單台可以滿足設定之壓力及使用水量時,第二台自動停機。

交互運轉:

啟動順序可依設定之時間交替運轉。

使用條件

環境溫度:Max. +40°C

液體溫度: +4°C ~ +75°C

入口壓力:須小於壓力開關(ON)設定值

系統壓力:Max. 10 kg/cm²

型式編碼

TPH-X

產品規格比較

型式
TPH2T2KX
TPH2T3KX
TPH2T4KX
TPH2T5KX
TPH2T6KX
TPH4T2KX
TPH4T3KX
TPH4T4KX
TPH4T5KX
TPH4T6KX
TPH8T2KX
TPH8T3KX
TPH8T4KX
TPH8T5KX
TPH12T2KX
TPH12T3KX
TPH12T4KX
TPH25T2KX
TPH25T3KX
TPH25T4KX
TPH25T5KX
TPH25T6KX
型式 馬力
(HP)
相數
(Ø)
電壓
(V)
壓力開關 ON
(kg/cm²)
壓力開關 OFF
(kg/cm²)
入口徑
(in.)
出口徑
(in.)
最大揚程
(M)
最大水量
(L/min)
TPH2T2KX ½ 13 220V220V/380V 1.2 2.4 1 1 26 85
TPH2T3KX 1 13 220V220V/380V 2.5 3.5 1 1 40 85
TPH2T4KX 1 13 220V220V/380V 3.5 4.5 1 1 53 85
TPH2T5KX 1 13 220V220V/380V 4.5 5.5 1 1 68 75
TPH2T6KX 1.3 13 220V220V/380V 5.5 6.5 1 1 80 75
TPH4T2KX 1 13 220V220V/380V 1.2 2.4 26 175
TPH4T3KX 1.3 13 220V220V/380V 2.5 3.5 40 175
TPH4T4KX 2 13 220V220V/380V 3.5 4.5 53 175
TPH4T5KX 2 13 220V220V/380V 4.5 5.5 61 185
TPH4T6KX 2 13 220V220V/380V 5.5 6.5 80 180
TPH8T2KX 2 13 220V220V/380V 1.2 2.4 2 2 28 255
TPH8T3KX 2 13 220V220V/380V 3.0 4.0 2 2 43 300
TPH8T4KX 3 3 220V/380V 4.0 5.0 2 2 51 320
TPH8T5KX 3 3 220V/380V 4.5 5.5 2 2 56 340
TPH12T2KX 2 13 220V220V/380V 1.2 2.4 2 2 29 285
TPH12T3KX 3 3 220V/380V 3.0 4.0 2 2 45 310
TPH12T4KX 5 3 220V/380V 4.0 5.0 2 2 56 320
TPH25T2KX 5 3 220V/380V 1.2 2.4 3 3 25 790
TPH25T3KX 5 3 220V/380V 3.0 4.0 3 3 41 790
TPH25T4KX 3 220V/380V 3.5 4.5 3 3 50 860
TPH25T5KX 10 3 220V/380V 5.0 6.0 3 3 68 810
TPH25T6KX 10 3 220V/380V 6.0 7.0 3 3 75 820

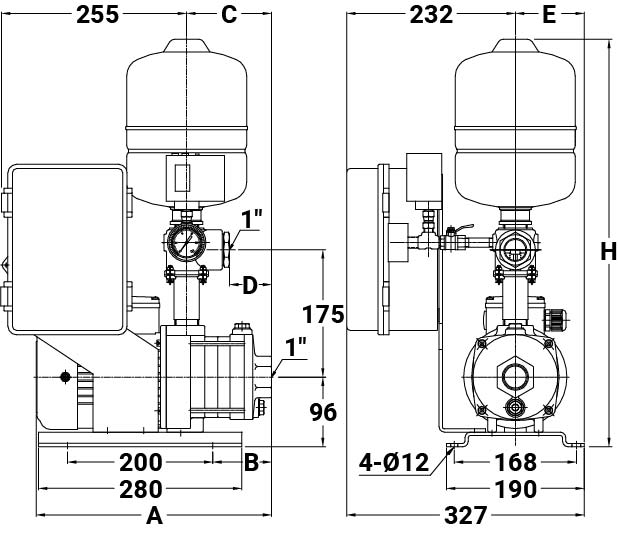

安裝尺寸(mm)

TPH2T X
型式 A B C D E H 壓力桶(L)
TPH2T2KX 306 63 99 21 95 561 4
TPH2T2KSX 306 63 99 21 100 606 8
TPH2T3KX 324 81 117 39 95 561 4
TPH2T3KSX 324 81 117 39 100 606 8
TPH2T4KX 342 99 135 57 95 561 4
TPH2T4KSX 342 99 135 57 100 606 8
TPH2T5KX 400 117 153 75 95 561 4
TPH2T5KSX 400 117 153 75 100 606 8
TPH2T6KX 418 135 171 93 95 561 4
TPH2T6KSX 418 135 171 93 100 606 8

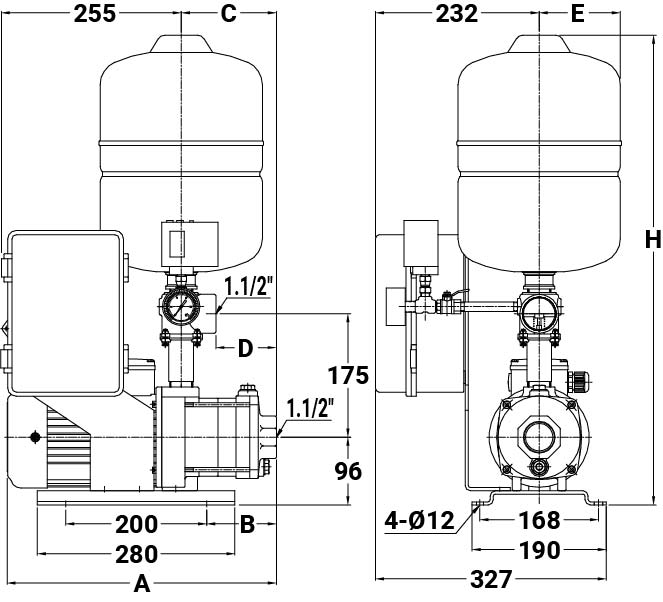

TPH4T X
型式 A B C D E H 壓力桶(L)
TPH4T2KX 315 72 108 59 115 666 12
TPH4T2KSX 315 72 108 59 100 606 8
TPH4T3KX 382 99 135 86 115 666 12
TPH4T3KSX 382 99 135 86 100 606 8
TPH4T4KX 409 126 162 113 115 666 12
TPH4T4KSX 409 126 162 113 100 606 8
TPH4T5KX 436 153 189 140 115 666 12
TPH4T5KSX 436 153 189 140 100 606 8
TPH4T6KX 494 180 216 167 115 666 12
TPH4T6KSX 494 180 216 167 100 606 8

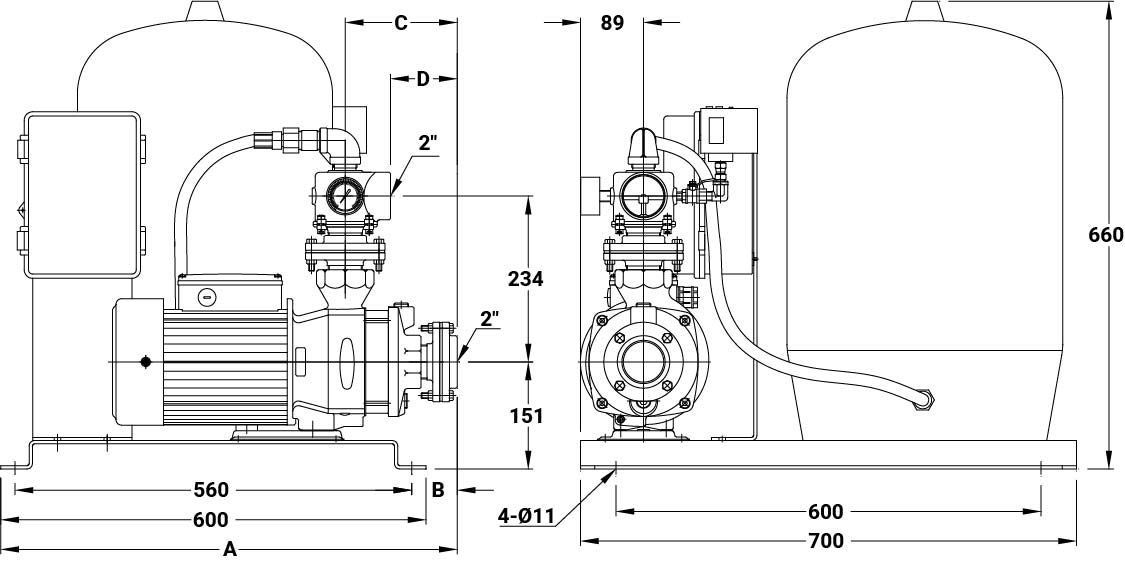

TPH8T/12T X
型式 A B C D 壓力桶(L)
TPH8T2K(S)X 612 32 126 62 60
TPH8T3K(S)X 644 64 158 94 60
TPH8T4K(S)X 644 64 158 94 60
TPH8T5K(S)X 678 98 192 128 60
TPH12T2K(S)X 612 32 126 62 60
TPH12T3K(S)X 644 64 158 94 60
TPH12T4K(S)X 644 64 158 94 60

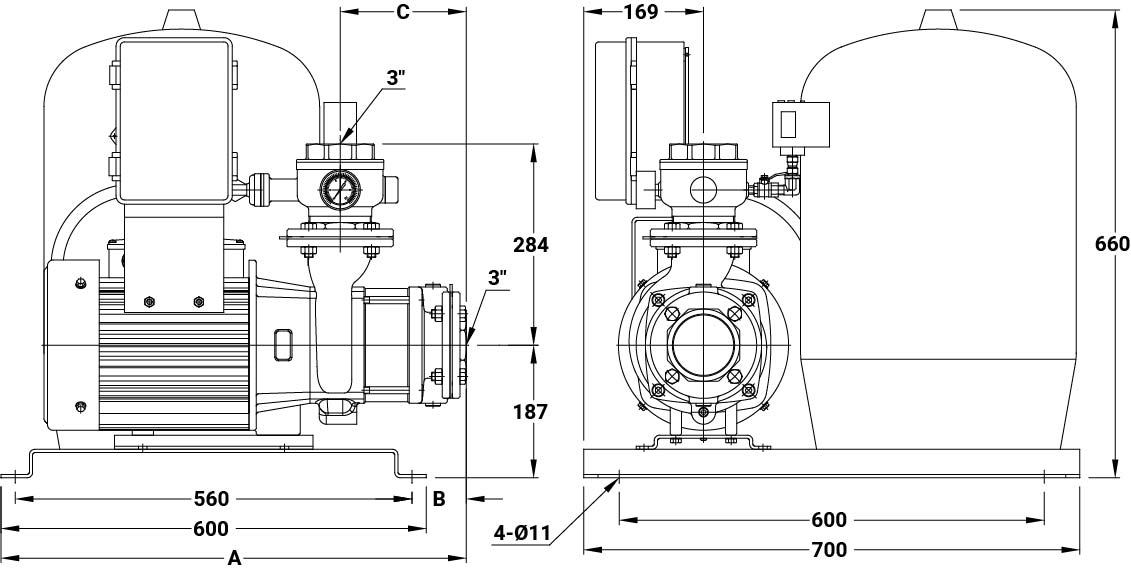

TPH25T X
型式 A B C 壓力桶(L)
TPH25T2K(S)X 597 17 118 60
TPH25T3K(S)X 657 77 178 60
TPH25T4K(S)X 657 77 178 60
TPH25T5K(S)X 717 137 238 60
TPH25T6K(S)X 717 137 238 60
