水平式離心泵浦

熱水專用電子穩壓加壓泵浦
TQCN_B 系列

熱水專用，適用於太陽能熱水系統
採用塑鋼離心式葉輪，靜音、耐久
無水運轉保護，安全守護

construction Industry

住宿與餐飲業

頻率 (Hz)

功率 (kW)

揚程 (M)

流量 (L/min)

50

0.18 - 2.2

Up to 34

Up to 250

60

0.18 - 0.37

Up to 28

Up to 70

產品特色

熱水專用

採用耐高溫結構材質，可達90°C，適用於太陽能熱水系統，提供系統末端出水增壓。

自動洩壓，安全無虞

設有自動洩壓閥，當泵內壓力值超過 5kg/cm² 時自動洩壓，以確保使用安全。

運轉低噪音

採用塑鋼多段離心式葉輪設計，運轉安靜低噪音。

過載保護裝置

電機裝設溫度過載保護裝置，防止燒毀。

無水運轉保護

搭載程式控制無水保護，防止水源不足時泵浦空轉造成毀損。

抗菌

全球唯一家用水泵首創抗菌特性，水機身添加Ag+銀離子，經SGS認證可有效抑制部分菌類之滋生，提高用水品質。

具延遲 6 秒緩停機

可避免用水時因水量太小造成泵浦啟動停止頻繁的問題。

抗鏽蝕

接液部位及葉輪皆採用不生銹材質，確保用水衛生。

多功能合一

整合泵浦、馬達、壓力桶及電子控制器於一機的穩壓供水系統。

使用條件

環境溫度

Max. +40℃

液體溫度

+4°C ~ +90°C

工作壓力

Max. 5 kg/cm²

入口壓力

須小於壓力開關啟動值

洩壓閥自動洩壓壓力

5 kg/cm²

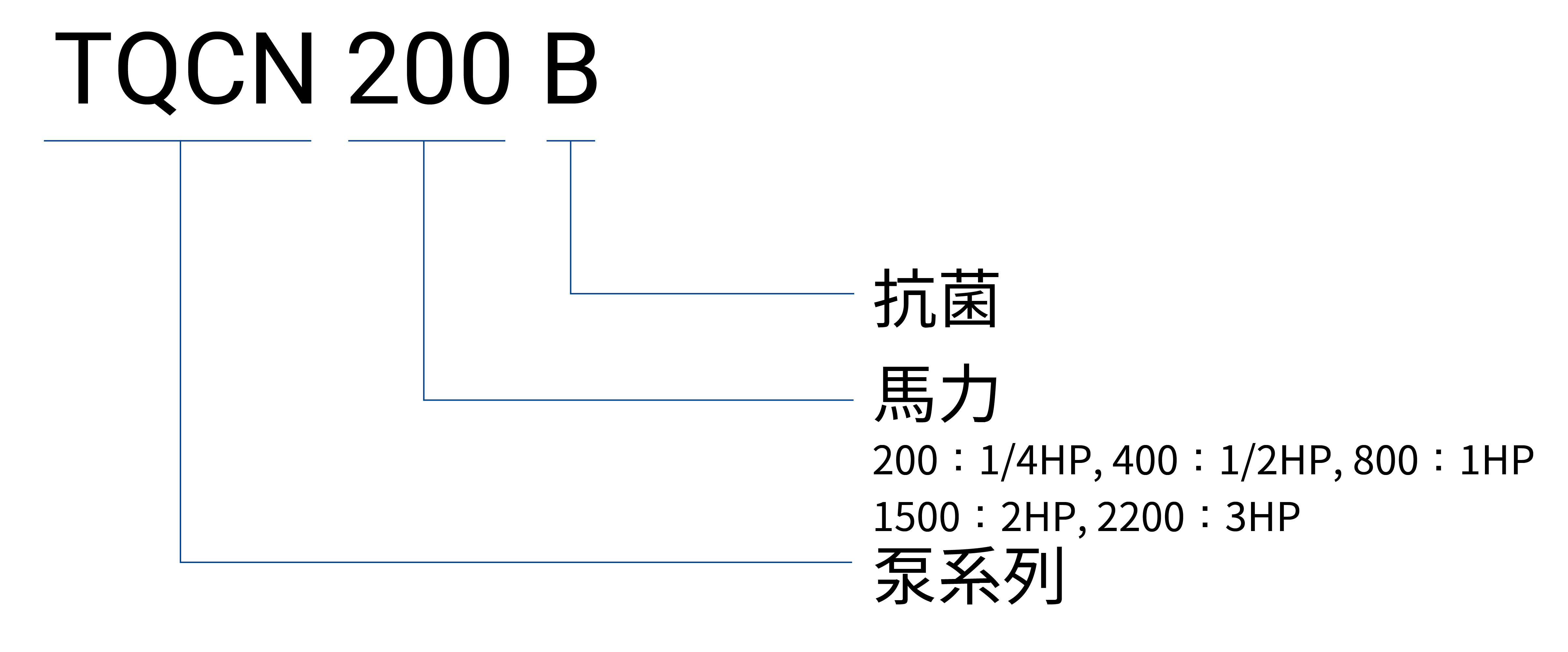

編碼原則

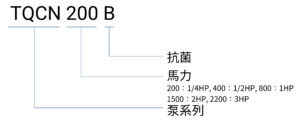

TQCN B 編碼原則(中文) 04

頻率

50 Hz

60 Hz

電機規格

詢價

型號

頻率(Hz)

相數(Ø)

功率(kW)

電壓(V)

電流(A)

TQCN200B

50

1

0.18

200 - 240

1.5

TQCN200B

60

1

0.18

110 / 220

4.0 / 2.0

TQCN400B

50

1

0.37

200 - 240

3.0

TQCN400B

60

1

0.37

110 / 220

6.0 / 3.0

TQCN800B

50

1

0.75

200 - 240

4.4

TQCN1500B

50

1

1.5

200 - 240

7.2

TQCN1500B

50

3

1.5

200 - 240

5.8

TQCN1500B

50

3

1.5

380 - 440

3.3

TQCN2200B

50

1

2.2

200 - 240

11.1

TQCN2200B

50

3

2.2

200 - 240

7.2

TQCN2200B

50

3

2.2

380 - 440

4.1

性能數據

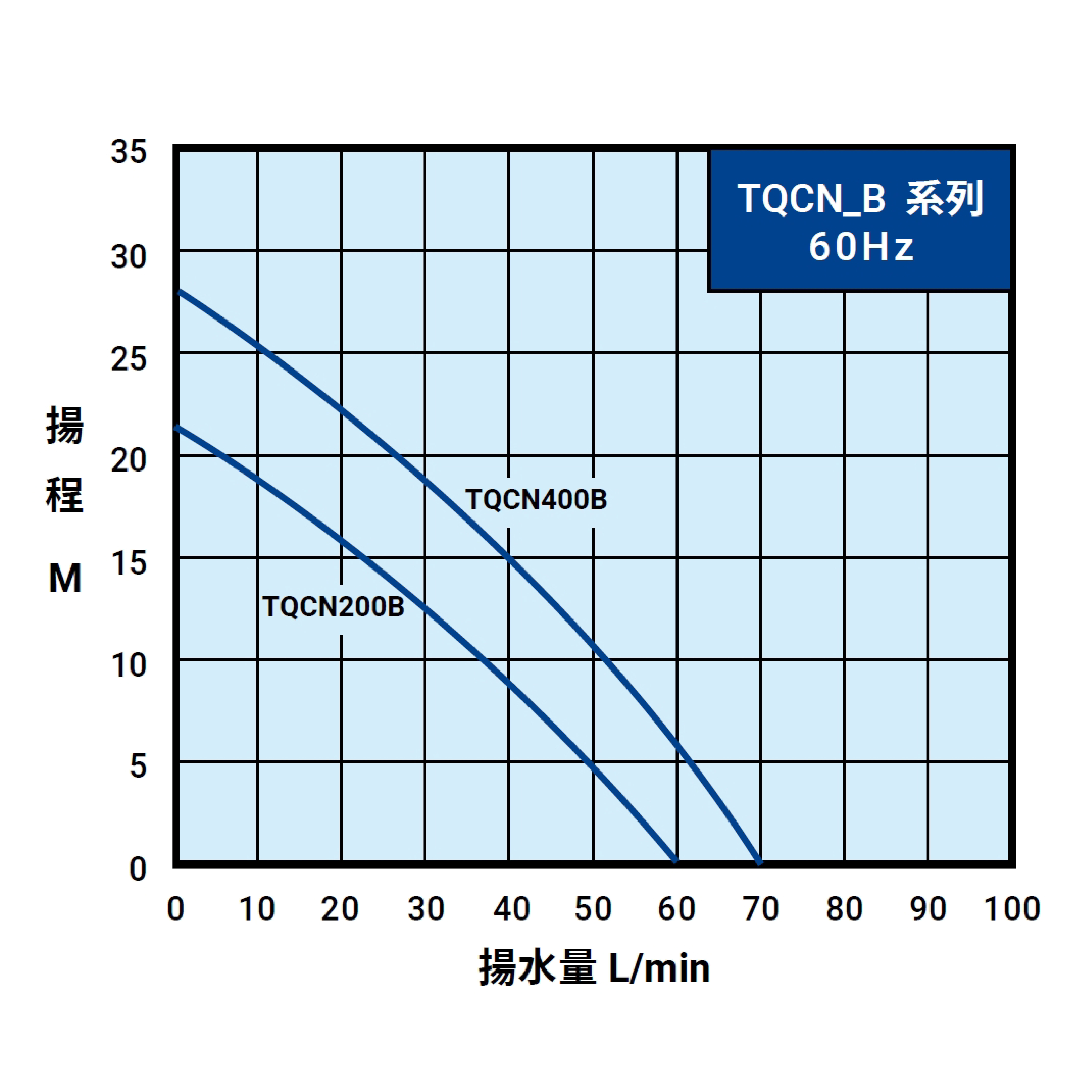

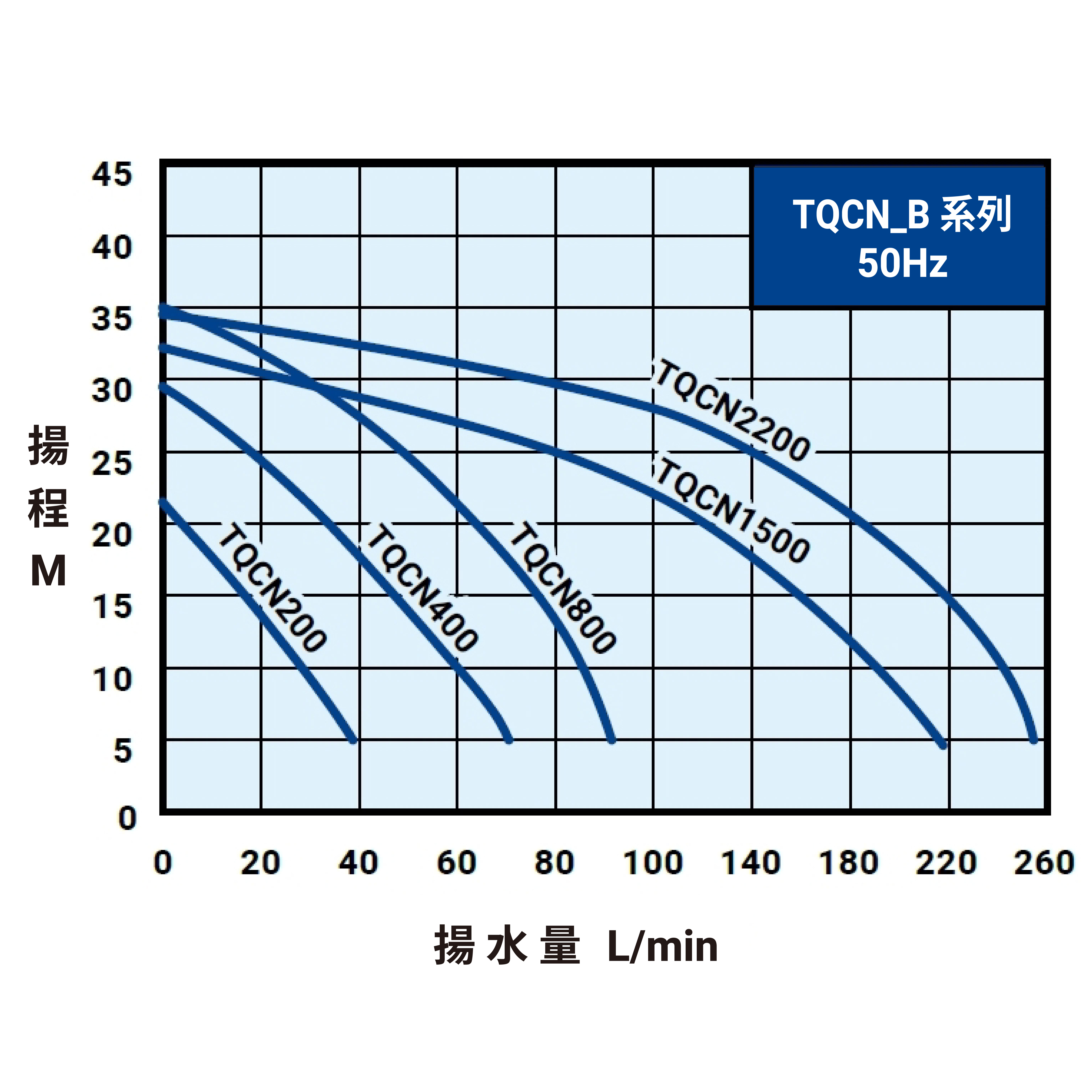

曲線

型號

頻率(Hz)

最大揚程(M)

最大流量(L/min)

啟動壓力(kg/cm²)

入口徑(in.)

出口徑(in.)

TQCN200B

50

22

45

1.2

1"

1"

TQCN200B

60

22

60

1.4

¾"

¾"

TQCN400B

50

30

75

1.8

1"

1"

TQCN400B

60

28

70

1.8

1"

1"

TQCN800B

50

35

95

2.0

1"

1"

TQCN1500B

50

32

230

2.5

2"

2"

TQCN2200B

50

34

250

2.5

2"

2"

尺寸/重量

型號

頻率(Hz)

A(mm)

B(mm)

C(mm)

D(mm)

淨重(kg)

毛重(kg)

棧板堆疊(pc)

TQCN200B

50

360

153

158

176

7.3

7.9

36

TQCN200B

60

336

129

134

-

6.9

7.5

36

TQCN400B

50

371

164

169

181

8.8

9.4

36

TQCN400B

60

345

138

143

-

8.4

9.0

36

TQCN800B

50

417

164

169

181

11.0

11.6

36

TQCN1500B

50

452

142

163

-

21.3

23.6

12

TQCN2200B

50

452

142

163

-

22.3

24.5

12

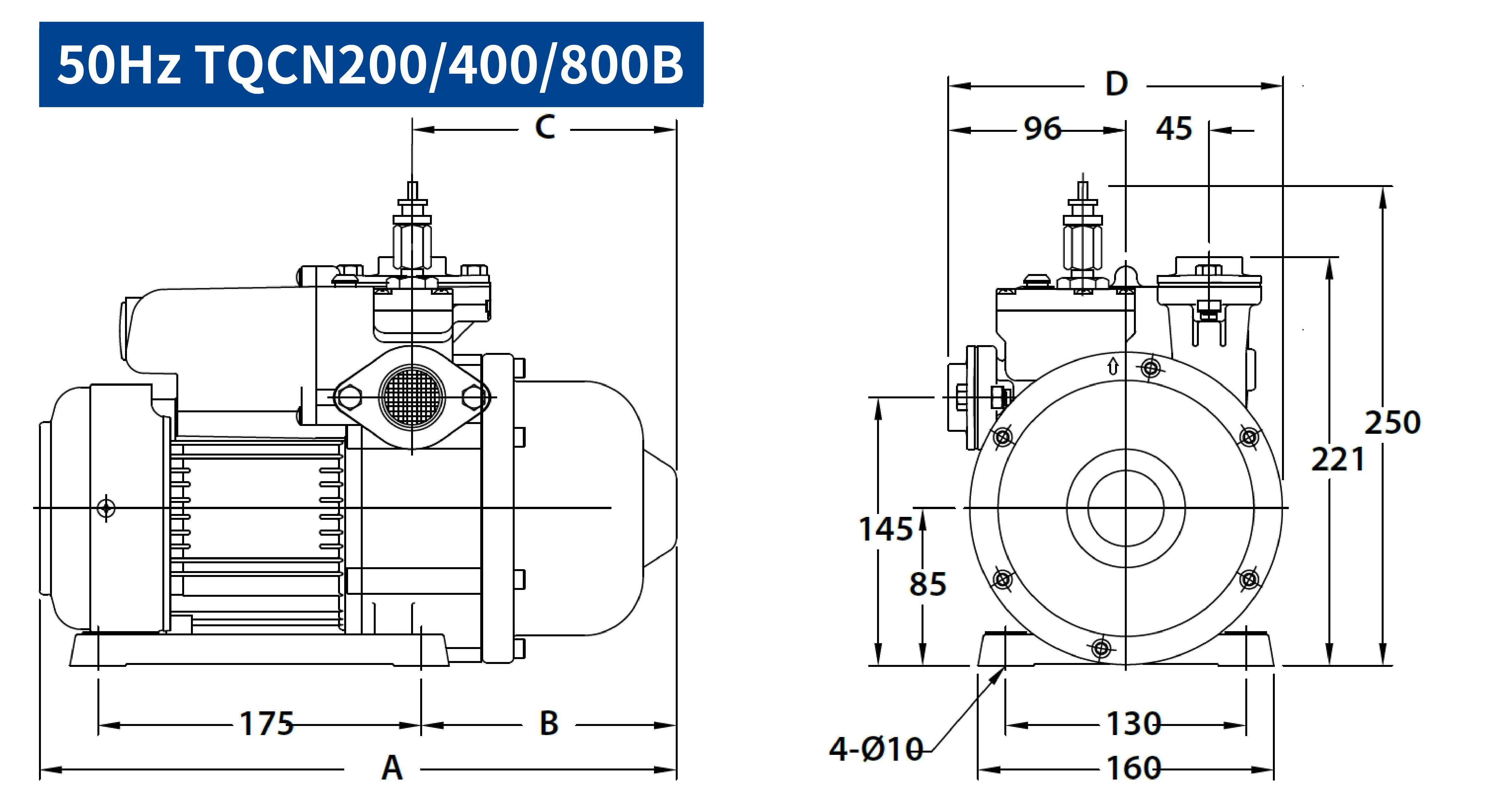

TQCN B 材積圖(內銷) 50Hz 1

新 50Hz材積圖(內銷)

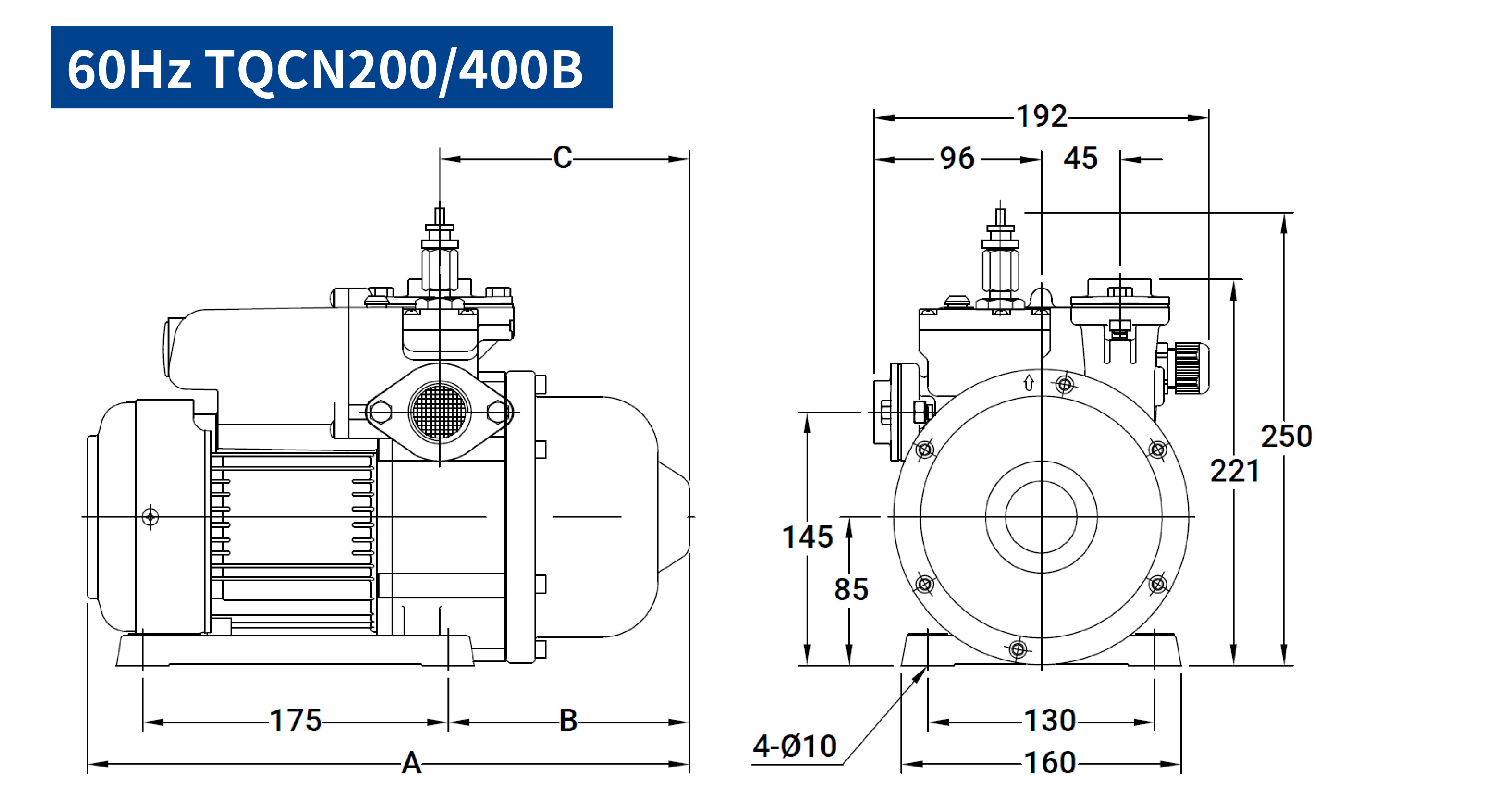

新TQCN B 材積圖60Hz(內銷)

TQCN_B 系列應用領域

Asian woman Enjoying the shower She is washing her hair.

一般民生用熱水加壓

熱水專用設計，提供維持穩定的水壓，避免水溫忽冷忽熱，提升整體用水體驗，適合應用在太陽能系統。

Hot,Spring,In,Beautiful,Nature

住宿與餐飲業

溫泉水輸送

將高溫泉水從儲水井或熱源抽送至各個溫泉池、SPA區與加熱循環系統，確保水量充足與恆溫。

其他服務-一般民生用水熱水加壓

一般民生用熱水加壓

熱水專用設計，提供維持穩定的水壓，避免水溫忽冷忽熱，提升整體用水體驗，適合應用在太陽能系統。

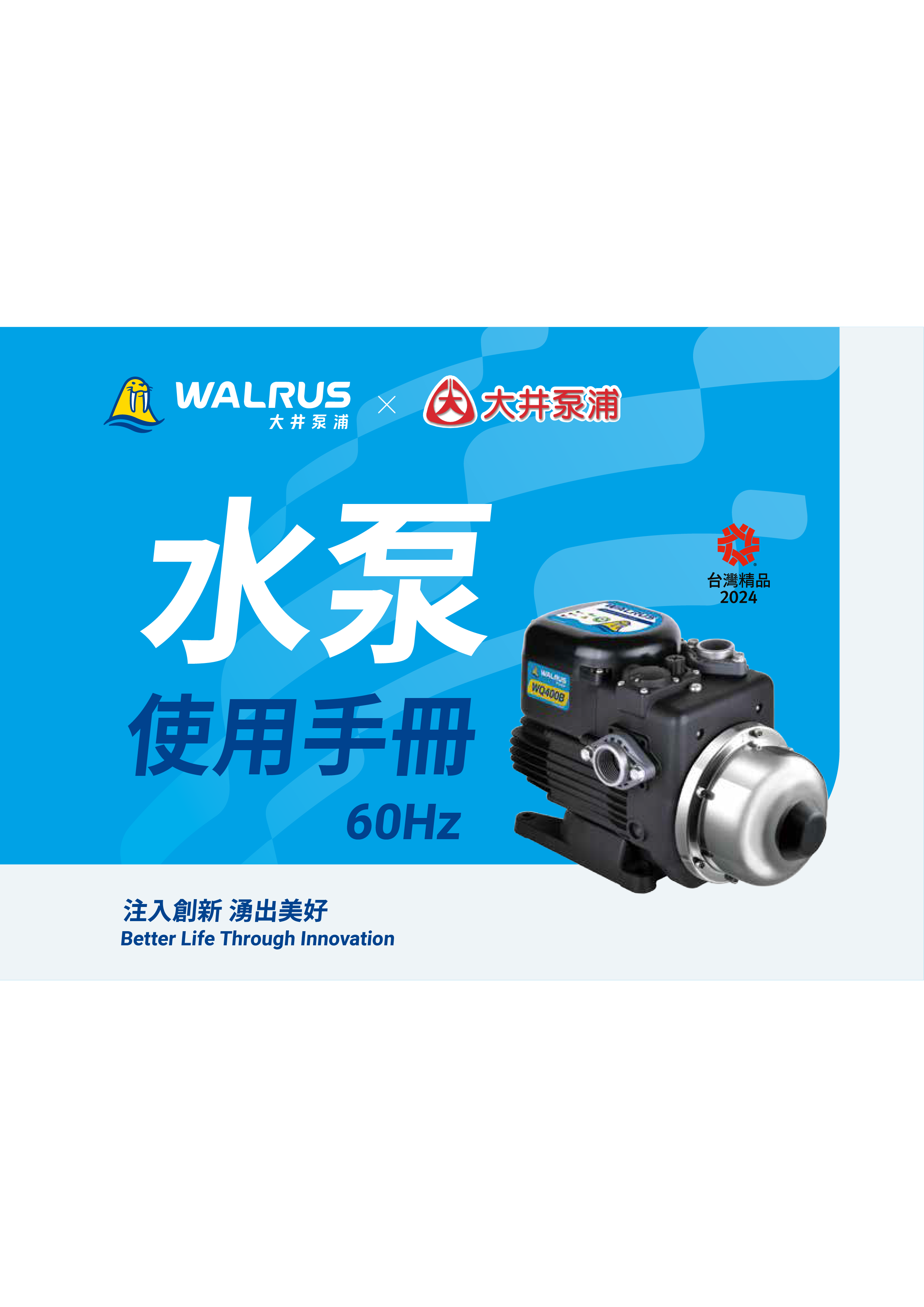

水泵使用手冊60Hz TW011a 202504

60Hz水泵使用手冊

Update2025-08-16

Size12.63 MB

選擇

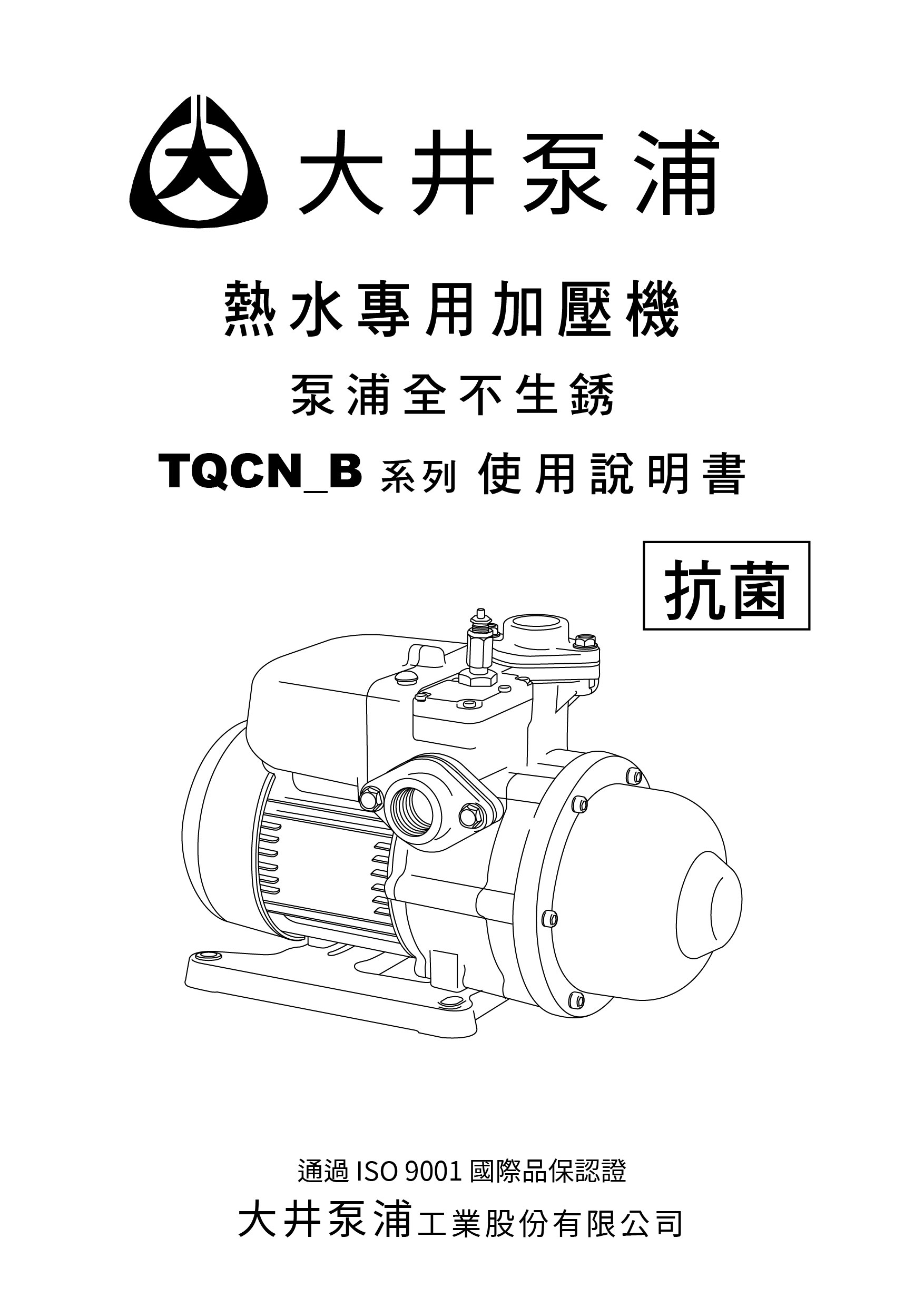

TQCN B TD 使用說明書

TQCN_B 使用說明書

Update2025-08-16

Size895.18 KB

選擇

相關系列

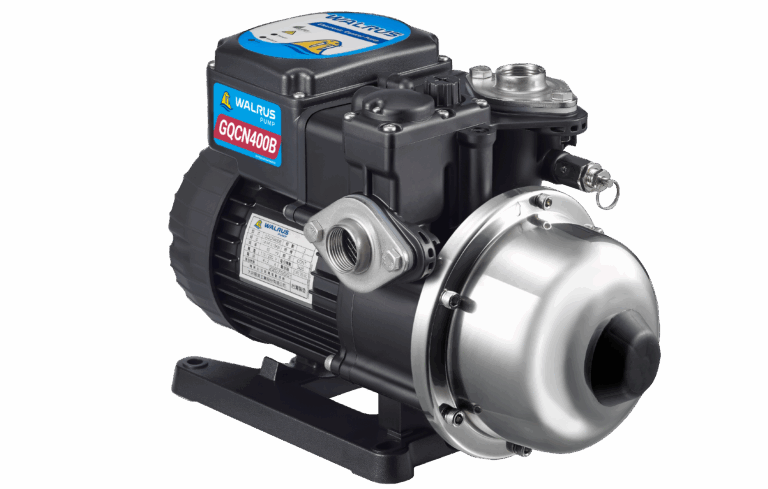

GQCN400B (內銷)列表圖
